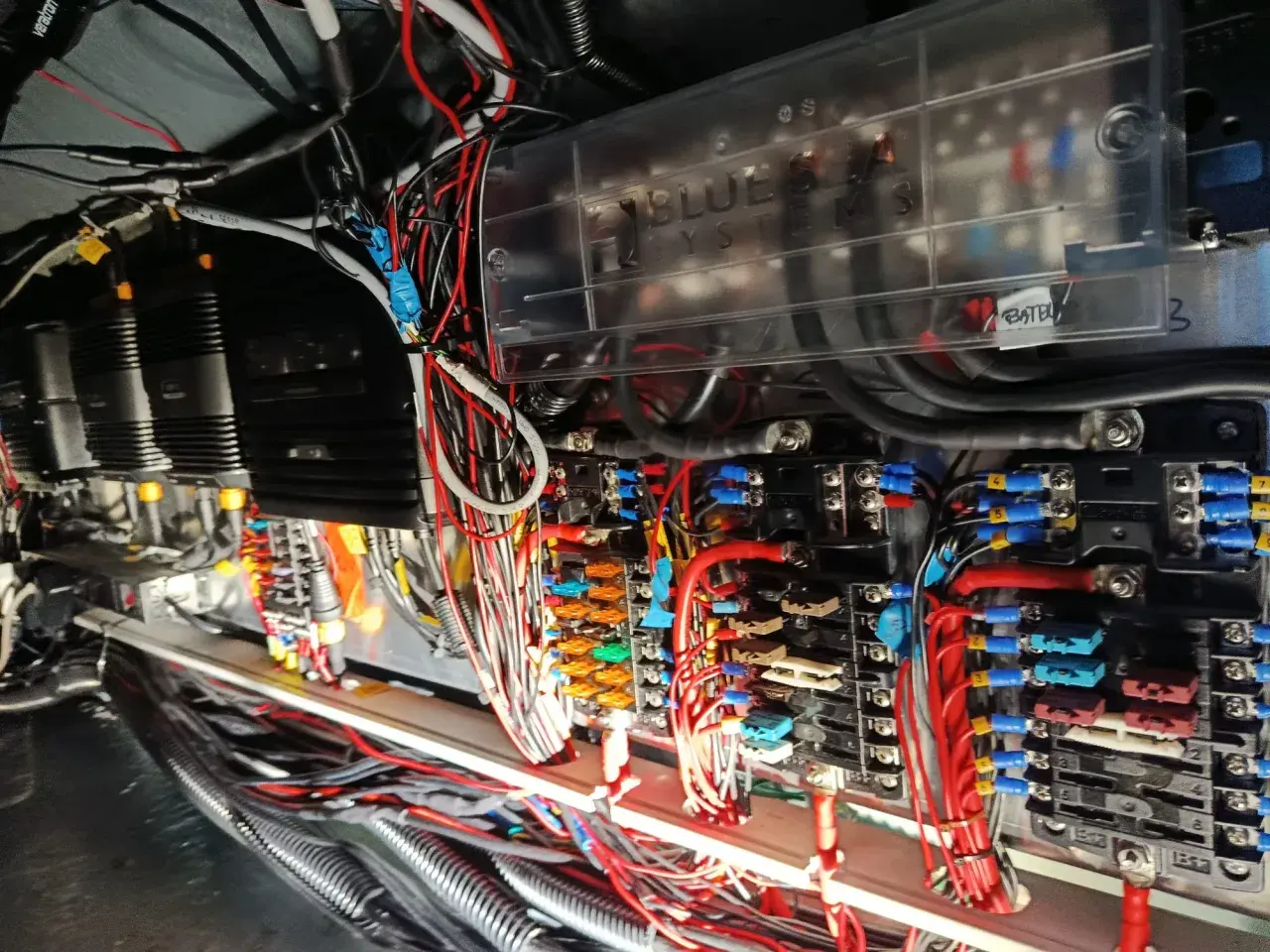

Dobrze zaprojektowana instalacja elektryczna na jachcie decyduje nie tylko o komforcie, ale też o bezpieczeństwie całej załogi. W grę wchodzą akumulatory, ładowanie z silnika i z brzegu, dobór przewodów, zabezpieczeń oraz serwis, który nie może opierać się na improwizacji. Poniżej rozkładam temat na praktyczne części: co ma sens w projekcie, gdzie najczęściej pojawiają się błędy i jak podejść do modernizacji bez przepłacania za rozwiązania, które na wodzie niewiele wnoszą.
Najważniejsze rzeczy, które trzeba ustalić przed montażem
- Najpierw plan, potem sprzęt - trzeba wiedzieć, jakie odbiorniki mają działać stale, a które tylko okazjonalnie.
- Oddziel DC od AC - pokładowe 12/24/48 V i 230 V to dwa różne światy, które wymagają osobnego podejścia do ochrony i prowadzenia przewodów.
- Nie oszczędzaj na przekrojach - za cienkie kable i słabe połączenia są częstszym źródłem problemów niż sam dobór urządzeń.
- Akumulatory trzeba dobrać do ładowania - inny profil ma AGM, inny LiFePO4, a jeszcze inny układ z zasilaniem z brzegu.
- Wilgoć i wibracje to normalne warunki pracy - dlatego liczy się miedź cynowana, dobre zaciski i dostęp do serwisu.
- Najlepszy system jest czytelny - opisane obwody, schemat i możliwość szybkiej diagnostyki oszczędzają godziny szukania usterki.
Co odróżnia pokładową elektrykę od domowej
Na lądzie instalacja zwykle pracuje w stabilnych warunkach, a na morzu wszystko dostaje w kość: wibracje, sól, wilgoć, przechyły i ograniczoną przestrzeń. To właśnie dlatego w jachcie nie wystarczy sprzęt „na 12 V” albo „na 230 V” z katalogu. Liczy się to, czy dany element wytrzyma środowisko, czy połączenie nie poluzuje się po sezonie i czy cały układ pozostanie serwisowalny bez rozbierania połowy wnętrza.
W praktyce największa różnica dotyczy prądów roboczych. Przy niskich napięciach te same odbiorniki potrafią pobierać bardzo duży prąd, więc rosną wymagania wobec przewodów, bezpieczników i punktów masowych. Dlatego na jachcie tak często mówi się o spadku napięcia, bo to on decyduje, czy lodówka działa stabilnie, a elektronika nawigacyjna nie zaczyna wariować przy dłuższej trasie kablowej.
Do tego dochodzi kwestia materiałów. Miedź cynowana, dobre końcówki oczkowe, koszulki termokurczliwe z klejem i sensownie zamontowane złącza robią ogromną różnicę w trwałości. W żeglarskiej praktyce bardziej ufam prostemu, dobrze opisanemu układowi niż „sprytnej” plątaninie przewodów, która na brzegu wygląda schludnie, ale po pierwszym sezonie zaczyna korodować. Z tego wynika następny krok: najpierw trzeba zaplanować, co system ma realnie obsłużyć.
Jak zaplanować układ pod realny sposób pływania
Zaczynam zawsze od stylu użytkowania, a nie od listy sprzętu. Inaczej projektuje się jednostkę weekendową, inaczej jacht do dłuższego pływania przy brzegu, a jeszcze inaczej łódź, która ma stać na kotwicy przez kilka dób i zasilać autopilota, lodówkę, elektronikę, oświetlenie oraz pompę zęzową bez wsparcia z mariny.

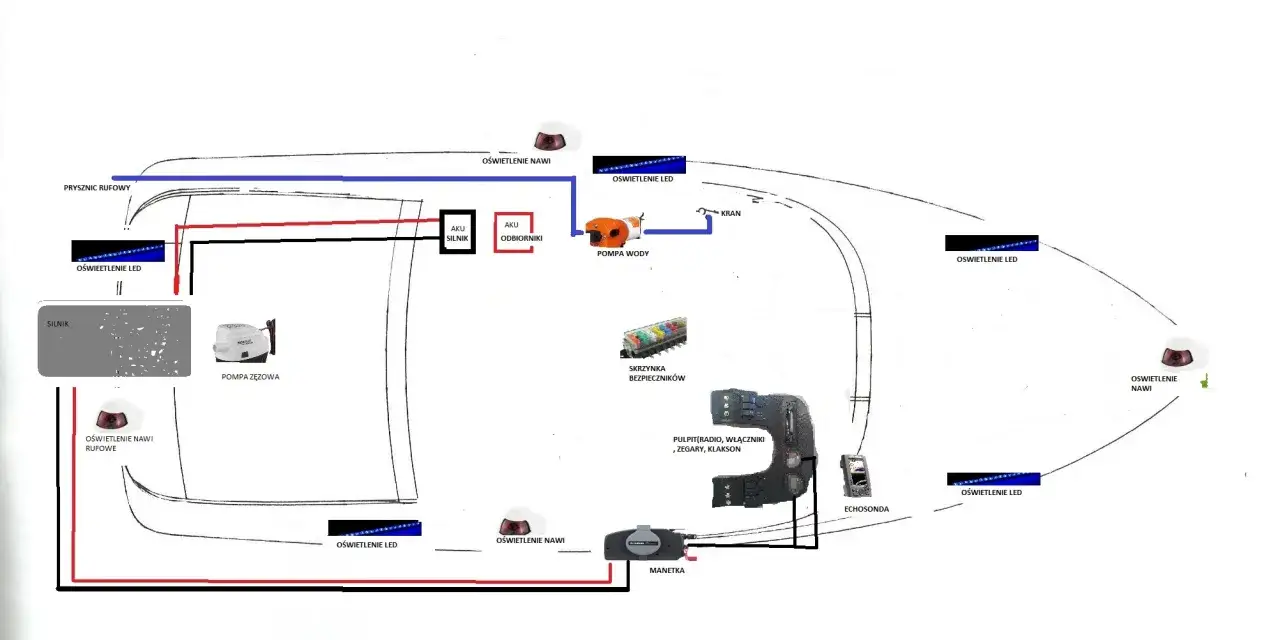

Ja zwykle dzielę odbiorniki na trzy grupy: krytyczne, ważne i komfortowe. Do krytycznych trafiają między innymi nawigacja, radio VHF, pompy zęzowe, oświetlenie nawigacyjne i podstawowe sterowanie silnikiem. Do ważnych - lodówka, ładowanie urządzeń, autopilot, czujniki i oświetlenie wnętrza. Komfortowe to wszystko, bez czego da się bezpiecznie dopłynąć, ale bez czego rejs robi się po prostu mniej wygodny.
Przy planowaniu biorę też pod uwagę dwa zapasy. Pierwszy to zapas czasu pracy, czyli ile godzin albo dni system ma działać bez ładowania z brzegu. Drugi to zapas mocy, czyli margines na rzeczywiste warunki: spadek temperatury, starzenie akumulatorów, dłuższą trasę przewodów czy większe niż zakładano obciążenie. Nie projektuję banku energii na styk, bo na wodzie „na styk” zwykle kończy się szybciej, niż ktoś zakładał.
W dobrze uporządkowanym projekcie od razu zaznaczam też miejsce dla serwisu: dostęp do bezpieczników, możliwość odłączenia sekcji, opisane punkty pomiarowe i przestrzeń na przyszłe modyfikacje. To drobiazgi tylko na papierze. W praktyce właśnie one odróżniają system wygodny w naprawie od układu, przy którym każda usterka zamienia się w demontaż pół zabudowy. Gdy taki plan jest gotowy, można spokojnie wybrać właściwe napięcie robocze i architekturę zasilania.
12 V, 24 V, 48 V i 230 V bez zbędnej teorii
Jeśli patrzę na jacht od strony zasilania, najważniejsze pytanie brzmi nie „co jest modne”, tylko „jakie napięcie ma sens przy tej skali obciążeń”. Poniżej najprostsze zestawienie, które porządkuje wybór.
| Napięcie | Największa zaleta | Główne ograniczenie | Kiedy ma sens |
|---|---|---|---|
| 12 V DC | Najłatwiejsza kompatybilność i dostępność osprzętu | Duże prądy, grubsze przewody i większe spadki napięcia | Mniejsze i średnie jednostki, prostsze układy, podstawowa elektronika |
| 24 V DC | Mniejszy prąd przy tej samej mocy, lepsza praca na dłuższych trasach kablowych | Trzeba pilnować zgodności wszystkich odbiorników | Jachty z mocniejszymi odbiornikami, windą kotwiczną, większym bankiem energii |
| 48 V DC | Jeszcze niższe prądy i większy komfort przy dużych mocach | Wyższa złożoność i wyższy koszt modernizacji | Większe jednostki, mocne inwertery, napędy elektryczne, zaawansowane systemy energetyczne |
| 230 V AC | Komfort zbliżony do instalacji lądowej i wygodne zasilanie sprzętów pokładowych | Wymaga osobnej ochrony, poprawnego uziemienia i ostrożności przy shore power | Zasilanie z brzegu, ładowarki, bojler, czajnik, narzędzia i odbiorniki domowe |
Na małych i średnich jednostkach nadal dominuje 12 V, ale przy większych obciążeniach 24 V bardzo często daje lepszy kompromis między prostotą a sprawnością. 48 V wchodzi tam, gdzie system zaczyna przypominać małą elektrownię: duża przetwornica, mocne ładowanie, rozbudowany bank energii albo napęd elektryczny. Z kolei 230 V AC nie zastępuje DC, tylko je uzupełnia - i właśnie dlatego trzeba oddzielnie myśleć o zabezpieczeniach, neutralnym, ochronnym i przyłączu do brzegu.
W europejskim podejściu do małych jednostek zakres DC do 50 V i jednofazowe AC do 250 V opisuje norma ISO 13297, więc jeśli ktoś projektuje układ „po jachtowemu”, a nie przypadkowo, to właśnie do tego porządku warto się odwołać. Po wyborze napięcia zostaje jeszcze najważniejszy element całego układu: akumulatory i sposób ich ładowania.
Akumulatory, ładowanie i magazyn energii
Tu najłatwiej o pomyłkę, bo wielu armatorów patrzy wyłącznie na pojemność w amperogodzinach. A to za mało. Liczy się chemia ogniw, dopuszczalny prąd ładowania, sposób pracy alternatora, kompatybilność z ładowarką sieciową i to, czy system ma kontrolę temperatury oraz odcięcie przy niebezpiecznych parametrach.
Na jachtach najczęściej spotykam dwa sensowne podejścia. Pierwsze to klasyczny zestaw oparty o akumulatory AGM lub żelowe, zwykle prostszy, odporny i przewidywalny. Drugie to LiFePO4, czyli litowo-żelazowo-fosforanowe banki energii, które są lżejsze, lepiej znoszą głębsze rozładowanie i szybciej przyjmują energię, ale wymagają BMS - układu nadzorującego napięcia, temperaturę i bezpieczeństwo całego pakietu.
| Typ banku | Plusy | Minusy | Najlepsze zastosowanie |
|---|---|---|---|
| AGM / GEL | Prosta obsługa, dobra odporność na typową eksploatację, łatwiejsza integracja | Większa masa, mniejsza użyteczna pojemność, wolniejsze ładowanie | Jachty rodzinne, proste instalacje, budżetowe modernizacje |
| LiFePO4 | Wysoka użyteczna pojemność, niższa masa, szybkie ładowanie | Wyższy koszt, konieczność zgodnego ładowania i kontroli BMS | Dłuższe rejsy, częste postoje na kotwicy, rozbudowane systemy energii |
Przy litowych bankach energii nie oszczędzam na zgodności całego łańcucha. Sama bateria to dopiero początek. Muszą się zgadzać profil ładowarki, regulator alternatora albo przetwornica DC-DC, zabezpieczenia przy źródle i odcięcie w razie przegrzania. To samo dotyczy ładowania z brzegu: ładowarka sieciowa ma pracować z konkretną chemią, a nie „jakoś sobie poradzić”.
W praktyce dobrze sprawdza się też rozdzielenie banku rozruchowego i hotelowego. Akumulator rozruchowy ma zapewnić pewny start silnika, a bank hotelowy zasila odbiorniki bytowe. Mieszanie obu zadań w jednym miejscu bywa wygodne tylko na papierze. W realnym rejsie to proszenie się o to, że po rozładowaniu lodówki silnik nie odpali wtedy, kiedy najbardziej jest potrzebny. Z takiego punktu widzenia problemem rzadko jest sam akumulator - częściej sposób jego wpięcia w cały układ.
Najczęstsze błędy, które później kosztują najwięcej
Jeśli miałbym wskazać źródła większości problemów, to nie zaczynałbym od „złego sprzętu”. Najczęściej winne są: źle dobrany przekrój przewodu, słabe połączenie, brak opisu obwodów, prowadzenie wiązek w miejscach stale narażonych na wilgoć albo zbyt ambitne próby uproszczenia układu. Na jachcie prostota jest zaletą tylko wtedy, gdy nie oznacza skrótu kosztem bezpieczeństwa.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Za cienkie przewody | Grzanie, spadki napięcia, słabsza praca odbiorników | Dobierać przewód do prądu i długości trasy, a nie tylko do mocy katalogowej |
| Luźne lub wilgotne złącza | Korozja, niestabilna praca, trudna diagnostyka | Używać miedzi cynowanej, dobrych zacisków i zabezpieczenia połączeń przed wilgocią |
| Brak głównego zabezpieczenia przy akumulatorze | Ryzyko przegrzania przewodu przy zwarciu | Stosować bezpiecznik i odłącznik możliwie blisko źródła energii |
| Mieszanie AC i DC bez porządku | Błędy serwisowe, zakłócenia i kłopoty z bezpieczeństwem | Prowadzić osobne trasy, oznaczać obwody i trzymać jasny podział funkcji |
| Brak zapasu mocy | Układ działa tylko „na papierze” i pada przy większym obciążeniu | Projektować z marginesem, szczególnie dla obwodów krytycznych |
Przy obwodach krytycznych celuję w maksymalnie niski spadek napięcia, zwykle około 3%, a przy mniej wrażliwych odbiornikach dopuszczam więcej, o ile nie pogarsza to pracy urządzeń. To nie jest kosmetyka. Jeśli nawigacja, pompa zęzowa albo oświetlenie nawigacyjne dostają zbyt mało napięcia, system „działa”, ale działa gorzej niż powinien. I właśnie wtedy najłatwiej przeoczyć problem, bo awaria nie musi być spektakularna, żeby była groźna. To dobry moment, żeby przejść od projektowania do regularnego serwisu.
Serwis i modernizacja starszej instalacji
Starszy jacht nie zawsze wymaga pełnego przerysowania wszystkiego od zera. Często większy efekt daje porządny przegląd, wymiana kilku odcinków przewodów, poprawa rozdzielnicy i uporządkowanie punktów masowych. W praktyce rozróżniam dwie sytuacje: układ, który da się jeszcze bezpiecznie odświeżyć, oraz układ, który tak naprawdę czeka na przebudowę.
Jeśli łódź ma już swoje lata, a dokumentacja jest niepełna albo chaotyczna, zwykle zaczynam od przeglądu sezonowego i pomiarów pod obciążeniem. Potem sprawdzam stan zacisków, ślady korozji, grzania, przepalenia izolacji i pracę ładowania. Gdy któryś element nie daje się sensownie opisać albo naprawić bez lotu w ciemno, to znak, że trzeba myśleć o modernizacji większego fragmentu.
| Zakres prac | Orientacyjny budżet | Co realnie daje |
|---|---|---|
| Przegląd, czyszczenie, poprawa konektorów | 500-2000 zł | Szybki wzrost niezawodności i lepsza diagnostyka |
| Nowa rozdzielnia, bezpieczniki, opis obwodów | 1500-5000 zł | Porządek w instalacji i łatwiejszy serwis |
| Ładowarka, monitoring, lepsza ochrona shore power | 4000-15000 zł | Stabilniejsze ładowanie i bezpieczniejsze korzystanie z brzegu |
| Pełny refit z nowymi kablami i bankiem energii | 15000-50000+ zł | Nowy standard pracy całej jednostki, ale też wyższy koszt i więcej roboczogodzin |
Przed sezonem sprawdzam przede wszystkim akumulatory, zabezpieczenia, stan gniazda zasilania z brzegu, pompę zęzową i to, czy każdy ważny obwód ma czytelny opis. W jachtach czarterowych i jednostkach intensywnie używanych robię to częściej niż raz w roku, bo tam zużycie połączeń jest po prostu większe. Jeśli z kolei jacht jest starszy niż kilkanaście lat i widać, że przewody są kruche, a połączenia prowizoryczne, częściowa wymiana bywa bardziej opłacalna niż ciągłe łatanie jednego problemu za drugim.
Właśnie dlatego serwis nie powinien polegać wyłącznie na reagowaniu na awarię. Lepiej co sezon przejść przez stałą listę kontroli i zawczasu wyłapać słabe miejsca. Taki porządek prowadzi już prosto do ostatniej rzeczy, którą zawsze sprawdzam przed uznaniem systemu za gotowy.
Co sprawdzam przed uznaniem systemu za gotowy
Przed zamknięciem tematu lubię przejść przez krótką, ale bezwzględną listę. Nie chodzi o formalność, tylko o to, żeby system nie miał ukrytej wady, która ujawni się dopiero po kilku dniach pływania.
- Czy każdy obwód ma opis i da się go odczytać bez zgadywania.
- Czy bezpiecznik główny i odłącznik są zamontowane blisko źródła energii.
- Czy spadek napięcia pod obciążeniem mieści się w założeniach dla danego odbiornika.
- Czy shore power ma poprawną ochronę różnicowoprądową i czy kabel z brzegu jest w dobrym stanie.
- Czy przewody są zamocowane tak, by nie ocierały się o krawędzie, nie wisiały luzem i nie stały w wodzie.
- Czy profil ładowania odpowiada chemii akumulatorów, a BMS albo regulator naprawdę kontrolują cały proces.
Jeśli miałbym zostawić jedną zasadę, brzmiałaby tak: na wodzie najlepiej działa układ prosty, opisany i łatwy do sprawdzenia, a nie najbardziej efektowny. Dobrze zrobiona elektryka nie zwraca na siebie uwagi każdego dnia, ale właśnie dlatego jest tak cenna - pozwala skupić się na żeglowaniu, a nie na szukaniu kolejnej usterki pod pokładem.
