Na jachcie układ szarej wody decyduje o tym, czy kabiny pozostaną suche i świeże, czy szybko pojawi się zapach, cofka albo wiecznie mokry przedział techniczny. Dobrze zaprojektowana instalacja wody szarej nie musi być skomplikowana, ale musi pasować do rozkładu wnętrza, przechyłów i sposobu użytkowania jednostki. Poniżej pokazuję, jak ją rozumieć, z czego ją zbudować, kiedy wystarczy prosty odpływ, a kiedy warto dołożyć zbiornik i pompę.
To układ, który wygrywa prostotą, dostępem i dobrym odpływem
- Szara woda na jachcie to odpływy z prysznica, umywalek, zlewu w kambuzie i czasem pralki, ale bez fekaliów.
- Najprostsze rozwiązanie to spływ grawitacyjny, jednak przy niskich brodzikach i ograniczonym spadku szybko potrzebna jest pompa albo zbiornik.
- Kluczowe są: ciągły spadek, łatwy dostęp do rewizji, odpowietrzenie i zawór zwrotny.
- Na większych jednostkach układ z jednym lub kilkoma zbiornikami ma sens, ale zwiększa masę, hałas i liczbę punktów serwisowych.
- Najczęstsze problemy nie biorą się z samej koncepcji, tylko z zapachu, osadów z mydła i złego prowadzenia przewodów.
Czym jest szara woda na jachcie i kiedy warto ją zbierać
Szara woda to ścieki z umywalek, pryszniców i kambuzu, czyli pokładowej kuchni; na większych jednostkach dochodzi też odpływ z pralki. Jak opisuje YachtBuyer, to woda bez fekaliów, ale nadal z mydłem, tłuszczem i resztkami jedzenia, więc nie traktuję jej jak „czystej”. W budynku często odzyskuje się ją ponownie, na przykład do spłukiwania toalet, ale na jachcie zwykle ważniejsze jest bezpieczne zebranie i odprowadzenie niż pełny recykling. To szczególnie istotne tam, gdzie port, marina albo akwen chroniony ogranicza zrzut za burtę.
W praktyce prosty układ grawitacyjny bywa najlepszy, jeśli odpływy są wysoko, a trasa do wyjścia krótka. Gdy brodzik albo zlew leżą nisko, zaczyna się gra o każdy centymetr wysokości i wtedy bez zbiornika lub pompy system szybko robi się kapryśny. Im wcześniej rozrysuję to na planie jachtu, tym mniej później poprawiam wężami i kolanami. To prowadzi prosto do pytania, z czego taki układ powinien się składać na pokładzie.

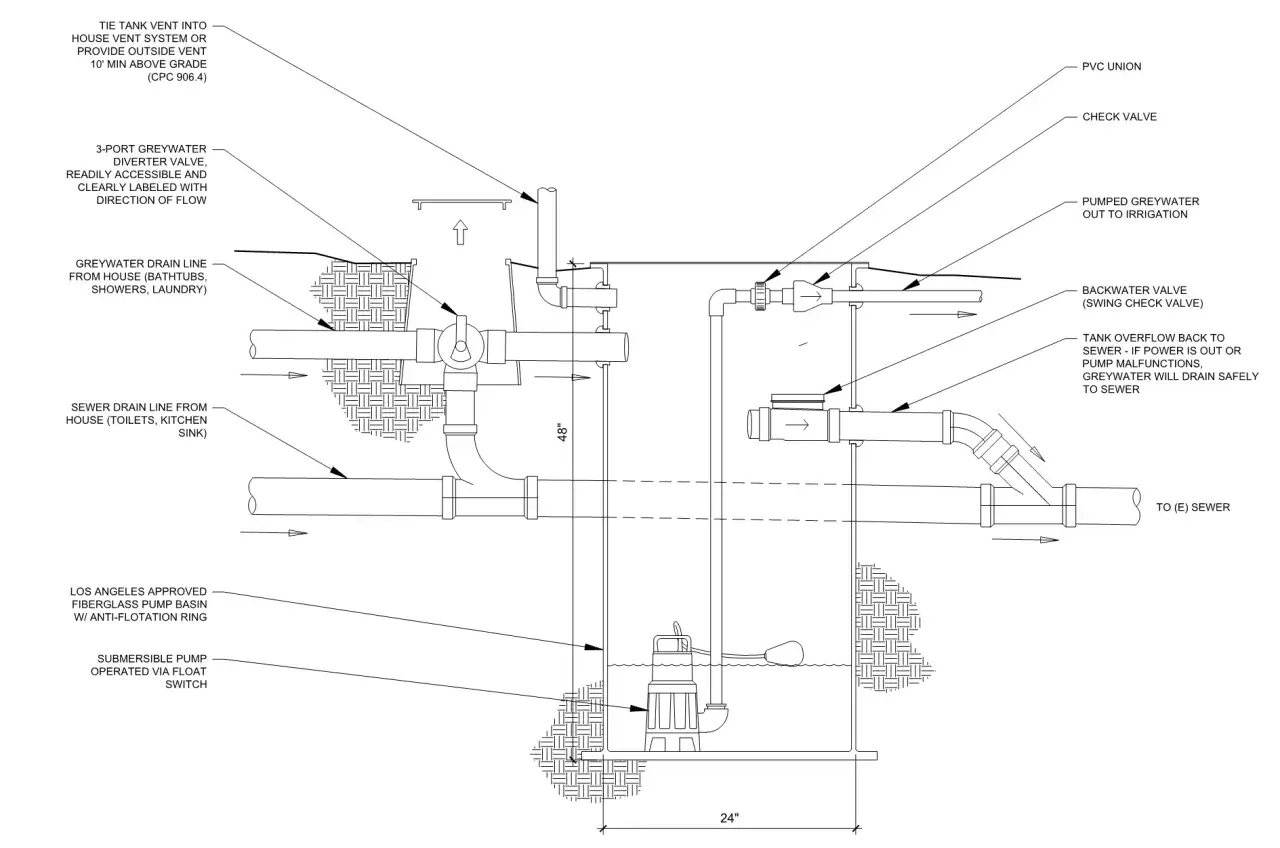

Z czego składa się dobrze zaprojektowany układ
Tu przydaje się myślenie modułowe. Każdy element ma własną rolę i każdy może stać się punktem awarii, jeśli zostanie źle dobrany albo schowany bez dostępu. W jednej z instrukcji producenta obudowa pompy musi znaleźć się co najmniej 6 cm poniżej brodzika albo umywalki, a sam zbiornik może być ustawiony nawet 4 m wyżej. To dobrze pokazuje, że wysokość montażu i geometria całego układu naprawdę mają znaczenie.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Sifon | Odcięcie zapachów z instalacji | Musi być dostępny do czyszczenia i nie może zasychać po tygodniach postoju |
| Przewody odpływowe | Przenoszą wodę z punktów poboru do zbiornika lub za burtę | Jak najmniej ostrych kolan, dobra odporność na zapach i łatwy demontaż |
| Zbiornik szarej wody | Buforuje ścieki do czasu zrzutu lub odbioru w porcie | Najlepiej nisko, centralnie i z rewizją, żeby dało się go umyć |
| Pompa transferowa | Podnosi wodę, gdy grawitacja nie wystarcza | Musi pasować do wysokości tłoczenia i pracować możliwie cicho |
| Zawór zwrotny | Blokuje cofanie się wody do instalacji | To drobiazg, który ratuje przed zalaniem i brudnym powrotem do kabiny |
| Odpowietrzenie | Wyrównuje ciśnienie w zbiorniku i ogranicza zapach | Bez niego nawet dobry zbiornik zaczyna pracować nieprzyjemnie |
| Czujnik poziomu | Informuje o napełnieniu albo uruchamia pompę | Nie może fałszować odczytów przy pianie, włosach i drobnym osadzie |
Jeśli miałbym wskazać jeden detal, który jest niedoceniany, to byłby nim dostęp serwisowy. Łatwo kupić pompę i zbiornik, trudniej potem otworzyć wszystko tak, żeby naprawdę dało się to wypłukać, obejrzeć i złożyć bez walki z zabudową. Właśnie dlatego układ szarej wody planuję razem z układem mebli, a nie po fakcie. Następny krok to prowadzenie przewodów tak, żeby instalacja działała bez zapachów i bez cofki.
Jak zaplanować prowadzenie przewodów, żeby system działał bez zapachów
Ja zaczynam od najkrótszej możliwej drogi odpływu. Zlewy w kambuzie i umywalki często mogą zejść grawitacyjnie, bo są wyżej; prysznic w zagłębionym brodziku zwykle wymaga już pompy. W opisie Seawind 1370 dobrze widać tę różnicę: zlewy i pralka idą grawitacyjnie do zbiornika, a prysznice pracują przez pompę typu gulper, bo ich tacki leżą niżej niż linia wody. To nie jest luksusowy detal, tylko praktyka, która ogranicza cofkę i ułatwia serwis.
- Spadek ma być ciągły - każdy odcinek powinien sam się opróżniać. Płaskie kieszenie z wodą po kilku dniach zamieniają się w źródło zapachu.
- Szary i czarny obieg rozdzielam - mieszanie odpływów z toalety z odpływami z umywalki komplikuje serwis i czyszczenie.
- Unikam nadmiaru kolan - każde ostre załamanie to miejsce, w którym osadza się włos, tłuszcz albo resztki mydła.
- Odpowietrzenie musi być prawdziwe - bez niego pompa walczy z podciśnieniem, a zbiornik potrafi nieprzyjemnie „oddychać”.
- Linia tłoczna potrzebuje zabezpieczenia - wysoka pętla i zawór zwrotny chronią przed cofaniem się wody po wyłączeniu pompy.
Najwięcej błędów widzę tam, gdzie ktoś zakłada, że „jakoś popłynie”. Na wodzie to zwykle działa tylko do pierwszego przechyłu, pierwszego mocniejszego przyspieszenia albo pierwszego tygodnia bez czyszczenia. Dobrze poprowadzony układ nie rzuca się w oczy właśnie dlatego, że nie daje o sobie znać. To dobry moment, żeby przejść od geometrii rur do wyboru całej koncepcji systemu.
Który wariant wybrać na własnej jednostce
Na małych jednostkach zwykle wygrywa prostota, ale nie zawsze ta sama prostota. Zależnie od akwenu i układu wnętrza wybieram jedną z trzech dróg: prosty zrzut grawitacyjny, zbiornik z pompą albo większy system z odbiorem w porcie lub dodatkowym przygotowaniem do dalszego wykorzystania. Na większych jednostkach, jak pokazuje Seawind 1370, dwa zbiorniki po 150 l robią już z układu pełnoprawny system techniczny, a nie tylko kawałek hydrauliki pod pokładem.
| Wariant | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Spływ grawitacyjny za burtę | Najmniej części, najmniej hałasu, najniższy ciężar | Wymaga korzystnego układu wnętrza i zgodności z zasadami na danym akwenie | Mały lub średni jacht, krótkie trasy odpływu, akwen bez restrykcji |
| Zbiornik z pompą opróżniającą | Działa nawet przy niskim brodziku i skomplikowanym układzie pomieszczeń | Więcej serwisu, więcej elementów mogących się zabrudzić lub zapchać | Jacht turystyczny, katamaran, większy cruiser, rejon z bardziej rygorystycznymi zasadami |
| Zbiornik z odbiorem w porcie | Najlepszy wybór dla akwenów wrażliwych i dłuższych rejsów | Największa złożoność, masa i potrzeba regularnego opróżniania | Większa jednostka, intensywna eksploatacja, porty z punktem odbioru |
Gdy buduję albo refituję jacht, najczęściej odrzucam rozwiązania „na bogato”, jeśli nie dają realnej korzyści załodze. Pełny recykling szarej wody, znany z budynków, na pokładzie zwykle przegrywa z masą, miejscem i utrzymaniem. Dla jachtu ważniejsze są prostota, możliwość szybkiego opróżnienia i brak zapachu niż ambicja odzysku każdej kropli. Po wyborze wariantu zostaje jeszcze ta część, która decyduje o spokoju podczas sezonu: serwis.
Serwis, czyszczenie i zimowanie bez niespodzianek
Po stronie serwisu najwięcej robi regularność. Nie czekam, aż system zacznie pachnieć, bo wtedy problem siedzi już w wężach i na ściankach zbiornika. Najczęściej winny jest biofilm, czyli cienka warstwa osadu z mydła, tłuszczu i drobinek organicznych, która z czasem zaczyna pachnieć i zwęża światło przewodów.
- Po każdym dłuższym rejsie przepłukuję układ czystą wodą, żeby nie zostawiać osadu w zakamarkach.
- Co kilka tygodni otwieram rewizje, czyszczę sitka, koszyki i wszelkie łapacze włosów.
- Raz na sezon sprawdzam opaski, połączenia i elastyczność węży, bo na jachcie materiał pracuje mocniej niż w domu.
- Przed zimą opróżniam zbiornik, osuszam przewody i zabezpieczam pompę przed zamarznięciem.
- Przy środkach czyszczących stawiam na łagodne preparaty, bo agresywna chemia potrafi zabić uszczelki szybciej niż sam brud.
W praktyce najbardziej cierpią układy, których nikt nie chce otwierać. Jeśli dostęp do pompy jest zły, serwis staje się rzadki, a potem kosztowny. Jeśli syfon wysycha, zapach wraca natychmiast. Jeśli zbiornik nie ma sensownej rewizji, mycie pod pokładem zamienia się w pół remontu. To prowadzi do najczęstszych błędów montażowych, które najlepiej wyłapać jeszcze na etapie budowy.
Najczęstsze błędy przy montażu, które wychodzą dopiero na fali
Na kei wszystko wygląda dobrze. Problem zaczyna się wtedy, gdy jacht dostaje przechył, pracuje na fali albo po prostu stoi kilka dni bez użycia. Wtedy widać, czy układ został zrobiony z myślą o morzu, czy tylko o tym, żeby „było gdzieś pod zabudową”.
- Mieszanie obiegów - szara woda trafia do tych samych przewodów co czarna, co utrudnia serwis i zwiększa ryzyko zapachu.
- Za mała średnica przewodów - na papierze wszystko działa, ale w praktyce osad szybko zwęża przekrój.
- Brak dostępu do rewizji - każda naprawa wymaga wtedy demontażu mebli, a nie tylko czyszczenia.
- Zbiornik w złym miejscu - zbyt wysoko albo skrajnie na burcie psuje trym i utrudnia opróżnianie.
- Brak testu w przechyle - układ działa przy postoju, ale cofa przy większym wychyleniu jachtu.
- Ignorowanie odpływu z kambuzu - tłuszcz z gotowania osiada najchętniej i zamienia się w najtrudniejszy do usunięcia brud.
Najlepszy test po montażu jest zaskakująco prosty: wlać kilka wiader wody, sprawdzić zachowanie pompy, obejrzeć każdy styk i posłuchać, czy nic nie „bulgocze” w sposób, który sugeruje cofkę. Jeżeli system przechodzi taki test bez nerwów, zwykle będzie działał dobrze także w sezonie. Został jeszcze krótki blok praktycznych punktów, które sprawdzam tuż przed oddaniem jachtu do użytku.
Przed pierwszym rejsem sprawdzam jeszcze te cztery rzeczy
- Czy każdy odpływ ma jasną drogę do zbiornika albo za burtę, bez niepotrzebnych przewężeń.
- Czy pompa uruchamia się pod realnym napływem wody, a nie tylko „na sucho” w warsztatowym teście.
- Czy po kilku minutach pracy nie pojawia się cofka, wyciek albo hałas wskazujący na zły spadek.
- Czy załoga wie, że do odpływu z kambuzu nie wlewa się gęstego tłuszczu i resztek jedzenia.
Gdy planuję instalację wody szarej na jachcie, zaczynam od układu wnętrza, a dopiero potem dobieram pompę, średnice i zbiornik. Na wodzie najlepiej działa nie najbardziej rozbudowany system, tylko ten, który da się łatwo utrzymać w czystości, osuszyć po sezonie i naprawić bez rozbierania połowy mesy.
