Na jachcie echosonda nie służy wyłącznie do szukania ryb. Dobrze ustawiona pomaga ocenić głębokość, odczytać zmianę dna i bezpieczniej wejść do portu albo na kotwicowisko. W tym tekście rozkładam na czynniki pierwsze, jak działa echosonda, co naprawdę pokazuje ekran i jak uniknąć błędów, które najczęściej psują odczyt.
Najważniejsze rzeczy o echosondzie na start
- Echosonda działa jak aktywny sonar: wysyła impuls dźwiękowy i mierzy czas powrotu echa.
- Głębokość to wynik obliczeń, a nie „magiczny pomiar” - urządzenie przelicza czas na odległość.
- Najwięcej zależy od przetwornika, jego montażu, prędkości jednostki i czułości ustawień.
- Tryby typu 2D, CHIRP, Down Imaging i Side Imaging pokazują akwen trochę inaczej.
- Na jachcie echosonda najlepiej pomaga przy wejściu na płycizny, w portach i na kotwicowiskach.
- Ikony ryb są tylko podpowiedzią - ważniejszy jest surowy obraz dna i echa.
Na czym polega pomiar echosondy

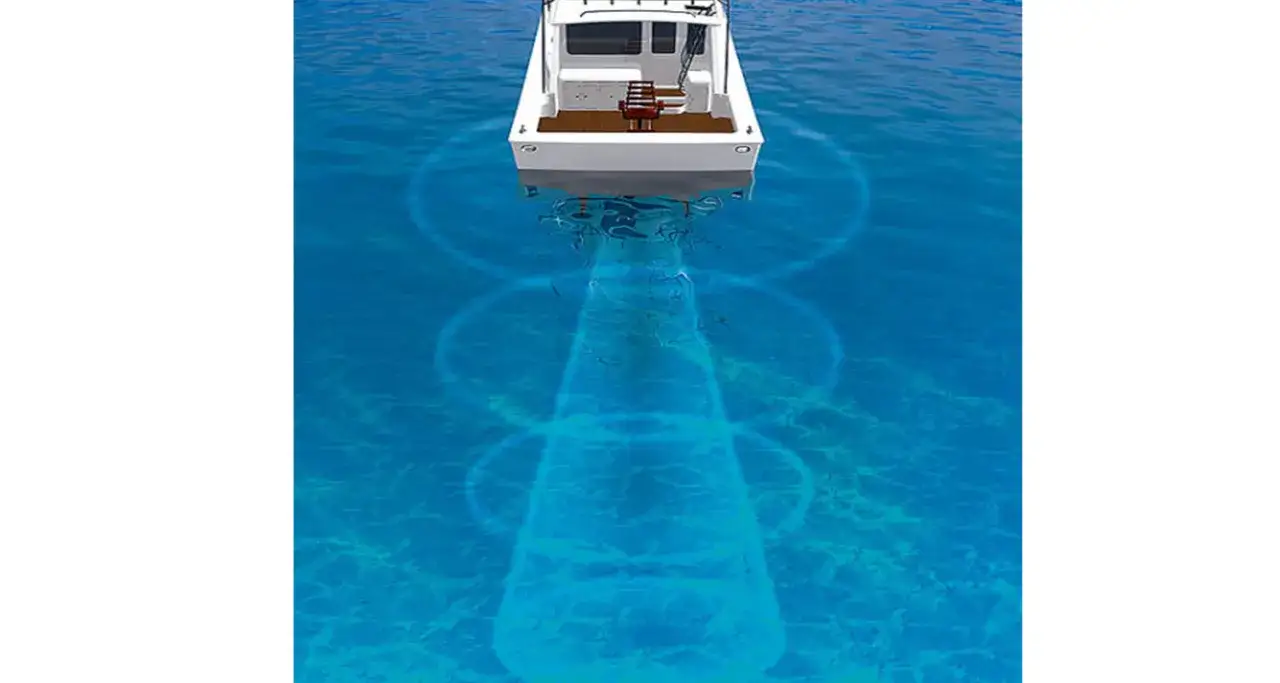

W praktyce działa to prosto: przetwornik wysyła krótki impuls dźwiękowy w wodę, fala odbija się od dna, ryby, roślinności albo innych przeszkód i wraca do urządzenia. Echosonda mierzy czas powrotu sygnału, a potem przelicza go na głębokość. Dźwięk w wodzie rozchodzi się bardzo szybko, mniej więcej z prędkością 1500 m/s, więc cała operacja trwa ułamki sekundy i na ekranie wygląda jak obraz „na żywo”.
To zgodne z prostym opisem sonaru, jaki podaje NOAA: system aktywny nadaje impuls i odczytuje echo. W żegludze ma to ogromną zaletę, bo dźwięk nie przejmuje się mętną wodą tak jak kamera. Widoczność pod wodą może być słaba, a echosonda nadal potrafi pokazać dno i przeszkody.
Dlaczego pęcherz pławny ma znaczenie
Nie każda ryba odbija sygnał tak samo. Powietrze jest dla sonaru bardzo wyraźnym odbłyśnikiem, dlatego pęcherz pławny często daje silniejsze echo niż sama masa ciała ryby. W praktyce oznacza to, że urządzenie nie „widzi” ryby jak ludzkie oko, tylko rejestruje różnicę w odbiciu fali. Z tego powodu większy, ale słabiej odbijający obiekt bywa mniej oczywisty na ekranie niż mniejszy cel z dużą ilością powietrza w środku.
Co oznacza łuk na ekranie
Łuk, który wielu użytkowników kojarzy z rybą, nie jest przypadkiem. Gdy cel przechodzi przez stożek wiązki, najpierw pojawia się słabe echo, potem silniejsze, a na końcu znika. Ekran składa ten ruch w charakterystyczny kształt. Dlatego pojedyncza kropka albo ikonka ma mniejszą wartość niż pełniejszy, czytelny łuk i jego położenie względem dna.
Kiedy rozumie się sam mechanizm pomiaru, łatwiej odróżnić realny sygnał od szumu. Następny krok to już interpretacja tego, co widzisz na ekranie.

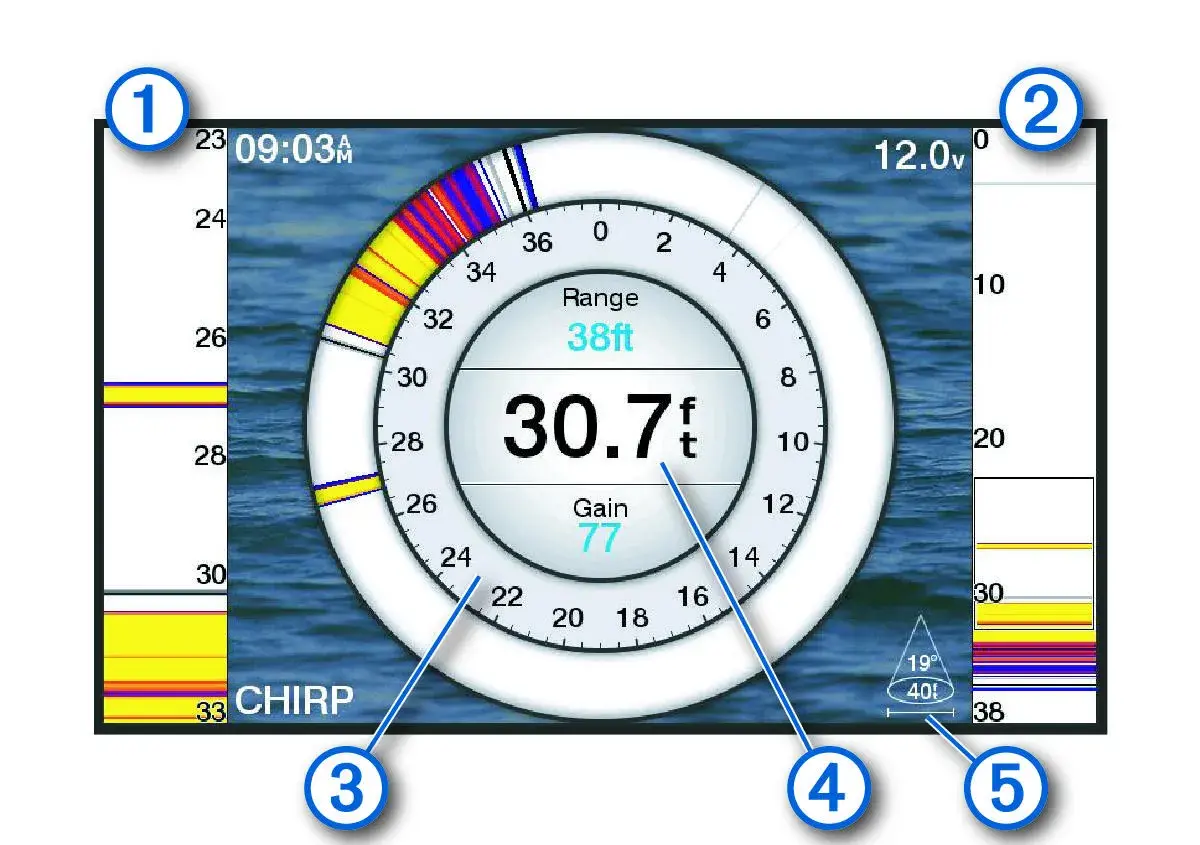

Co oznaczają różne widoki na ekranie
Dziś większość sensownych urządzeń łączy kilka sposobów obrazowania. Na małym ekranie mogą wyglądać podobnie, ale każdy tryb odpowiada na inne pytanie. Ja patrzę na to tak: klasyczny sonar mówi mi, co jest pod łodzią, a tryby obrazowania pomagają zobaczyć strukturę i kształt dna dokładniej.
| Tryb | Co pokazuje | Kiedy jest najpraktyczniejszy | Ograniczenie |
|---|---|---|---|
| 2D sonar | Głębokość, kontur dna, proste echo obiektów | Szybki podgląd sytuacji tuż pod kadłubem | Pokazuje mniej detali niż tryby obrazowe |
| CHIRP | Lepszą separację celów i wyraźniejsze echa | Gdy chcesz odróżnić ryby, rośliny i nierówności dna | Wymaga poprawnych ustawień, żeby pokazać pełnię możliwości |
| Down Imaging | Wąski, bardziej „fotograficzny” obraz pod łodzią | Do oceny struktury dna, kamieni, wraków i spadków | Patrzy głównie w dół, więc nie obejmuje szerokiego obszaru |
| Side Imaging | Szeroki pas dna po obu stronach kursu | Do szybkiego przeszukiwania kotwicowisk, raf i krawędzi spadów | Wymaga wprawy w interpretacji, bo obraz nie jest intuicyjny na pierwszy rzut oka |
CHIRP warto rozumieć jako sposób nadawania sygnału, a nie osobny cudowny czujnik. Zamiast jednego tonu urządzenie wysyła zakres częstotliwości, co zwykle poprawia rozdzielczość i separację celów. W prostych słowach: im lepiej urządzenie „rozciąga” sygnał i im czyściej go odbiera, tym łatwiej zauważyć różnicę między twardym dnem, rybą i roślinnością.
Przeczytaj również: Ruch statków na Bałtyku - Płyń bezpieczniej!
Ikony ryb traktuję ostrożnie
Automatyczne symbole ryb są wygodne, ale nie zawsze wiarygodne. Algorytm może pomylić drobne struktury, pęcherzyki powietrza albo roślinność z celem. Jeśli chcę naprawdę zrozumieć, co dzieje się pod łodzią, patrzę przede wszystkim na surowy zapis echa, kształt dna i zmianę sygnału, a nie na samą ikonę.
Gdy już wiesz, co oznaczają poszczególne widoki, następnym problemem staje się coś bardziej przyziemnego: dlaczego obraz bywa świetny na postoju, a rozmazany w ruchu.
Jak ustawić przetwornik i uniknąć pustego ekranu
Najczęstszy błąd nie leży w elektronice, tylko w montażu. Przetwornik musi mieć czystą wodę przed sobą i możliwie mało pęcherzyków powietrza. Jeśli pracuje w strudze za kilem, przy stopniu kadłuba albo w miejscu, gdzie łapać będzie kawitację, obraz zaczyna znikać, przerywać albo robić się zaszumiony.
Kawitacja to w praktyce mieszanka powietrza i wirującej wody, która zakłóca pracę przetwornika. Na szybkiej łodzi może pojawiać się dopiero przy wyższej prędkości, ale jeśli montaż jest zły, problem widać znacznie wcześniej. To dlatego dwie identyczne echosondy potrafią dawać zupełnie inny obraz na dwóch różnych jednostkach.
| Rodzaj montażu | Zaleta | Minus | Dla kogo ma sens |
|---|---|---|---|
| Pawężowy | Łatwy montaż i prosty serwis | Większe ryzyko zakłóceń od strugi wody | Wielu armatorów i właścicieli mniejszych łodzi |
| Przez kadłub | Brak elementów wystających na zewnątrz | Wymaga dopasowania do konstrukcji kadłuba | Jednostki, w których liczy się czysta linia dna i stały montaż |
| Wpuszczany | Estetyczny i dobrze chroniony | Bardziej pracochłonny | Jachty, na których liczy się trwałość i uporządkowana instalacja |
Przy ustawieniach patrzę najpierw na trzy rzeczy: czułość, zakres głębokości i filtrację szumów. Za duża czułość wypełni ekran drobnymi zakłóceniami, za mała ukryje ryby i słabsze echa. Jeśli urządzenie gubi dno przy ruchu, najpierw sprawdzam montaż i prędkość, a dopiero potem samą elektronikę.
- Testuję echosondę na znanym akwenie, gdzie wiem, jaka jest rzeczywista głębokość.
- Sprawdzam obraz przy małej, a potem przy większej prędkości.
- Ustawiam przetwornik tak, aby nie łapał powietrza spod kadłuba.
- Zmniejszam filtrację tylko wtedy, gdy ekran jest stabilny, ale zbyt „głuchy”.
Jeśli ten etap jest dobrze zrobiony, odczyt zaczyna być spójny i przydatny. Wtedy dopiero ma sens pytanie, jak ten obraz przełożyć na decyzję nawigacyjną.
Jak czytać obraz, gdy chcesz nawigować bez nerwów
Na jachcie echosonda jest najbardziej użyteczna tam, gdzie mapa nie daje pełnego komfortu: przy wejściach do portów, na mieliznach, w zatokach i przy nieznanych kotwicowiskach. W takich miejscach nie interesuje mnie sama liczba metrów na ekranie. Patrzę raczej na to, jak dno się zmienia, czy pojawia się spadek, czy sygnał robi się mocniejszy, a także czy w pobliżu nie ma przeszkody, która może zabrać zapas pod kilem.
Na odbicie sygnału wpływa rodzaj dna. Piasek, muł, glina i kamień nie zwracają impulsu tak samo. Twarde dno zwykle daje wyraźniejszy powrót, miękkie - bardziej stłumiony. To nie jest laboratoryjny pomiar geologiczny, ale w praktyce wystarcza, żeby ocenić, czy miejsce kotwiczenia trzyma dobrze, czy raczej lepiej poszukać czegoś pewniejszego.
| Objaw na ekranie | Co zwykle oznacza | Moja praktyczna reakcja |
|---|---|---|
| Obraz robi się poszarpany | Zakłócenia od prędkości, kawitacji lub złego montażu | Zwalam winę na instalację, zanim oskarżę samą sondę |
| Dno nagle się podnosi | Zbliżanie się do płycizny albo podwodnej struktury | Zmniejszam prędkość i sprawdzam kurs względem mapy |
| W górnej części ekranu pojawiają się drobne punkty | Ryby, plankton albo szum wody | Porównuję to z głębokością i charakterem dna, nie wyciągam wniosku po jednym śladzie |
| Echo dna jest bardzo słabe | Miękkie podłoże lub słaby kontakt przetwornika z wodą | Sprawdzam miejsce montażu i warunki pracy urządzenia |
Warto też pamiętać, że echosonda nie jest radarem. Nie pokaże boi, falochronu ani innych obiektów wystających nad wodę. Działa najlepiej w wodzie i pod wodą, więc pełni rolę uzupełnienia mapy, obserwacji i zdrowego rozsądku, a nie ich zamiennika.
Jeżeli sygnał jest czytelny, a Ty wiesz już, jak go interpretować, echosonda zaczyna realnie pomagać w decyzjach na pokładzie. To właśnie wtedy staje się narzędziem nawigacyjnym, a nie tylko ekranem z ładnymi kreskami.
Na jachcie echosonda nie zastępuje mapy, ale poprawia decyzje
Ja traktuję echosondę jak drugi zestaw oczu pod linią wodną. Największą wartość daje w momentach, gdy sytuacja zmienia się szybko: przy podejściu do brzegu, przy manewrze na kotwicowisku albo wtedy, gdy akwen wygląda niewinnie, ale ma nierówne dno. W takich warunkach nawet dobra mapa elektroniczna zyskuje, kiedy potwierdzasz ją pomiarem z sondy.
- Ustaw alarm minimalnej głębokości, ale nie zbyt agresywnie, żeby nie zamęczyć się fałszywymi ostrzeżeniami.
- Ćwicz odczyt na znanym akwenie, zanim zaufasz ekranowi w nowym miejscu.
- Nie oceniaj sytuacji po jednej plamie lub jednej ikonce ryby.
- Jeśli obraz się psuje, najpierw sprawdź montaż i prędkość, a dopiero potem menu ustawień.
- Na kotwicowisku patrz nie tylko na głębokość, ale też na rodzaj dna i stabilność sygnału.
Jeśli miałbym zostawić jedną zasadę, brzmiałaby tak: nie patrz na echosondę jak na telewizor z rybami, tylko jak na narzędzie do oceny głębokości, struktury i bezpieczeństwa przejścia. Dopiero wtedy jej działanie naprawdę zaczyna pracować na Twoją korzyść, a nie tylko świecić kolorowym obrazem pod ręką.
