W jachtingu słowo „śruba” zwykle oznacza śrubę napędową, a nie element z gwintem. Jej średnica, skok, liczba łopat i kierunek obrotu decydują o tym, czy silnik pracuje lekko, jak jacht przyspiesza i czy na rejsie nie pojawią się zbędne wibracje albo nadmierne obciążenie napędu. Poniżej pokazuję, jak zmierzyć śrubę napędową w praktyce, odczytać jej oznaczenia i ocenić, czy nadaje się do dalszej pracy albo do wymiany.
Najważniejsze liczby o śrubie napędowej w jednym miejscu
- Średnica i skok to dwa podstawowe parametry, od których zaczyna się identyfikację śruby.
- Zapis w stylu 14 x 19 oznacza zwykle 14 cali średnicy i 19 cali skoku.
- Dla śruby 3-łopatowej średnicę mierzy się od środka piasty do końca łopaty i mnoży przez 2.
- Skok jest wartością teoretyczną, więc bez przyrządu profilowego domowy pomiar daje najczęściej wynik orientacyjny.
- Kierunek obrotu, liczba łopat i stan krawędzi potrafią zmienić zachowanie jachtu równie mocno jak sama średnica.
Jak czytać oznaczenia wybite na piaście
W wielu przypadkach nie trzeba od razu przykładać suwmiarki. Najpierw sprawdzam, czy na piaście, od strony nakrętki albo na wewnętrznej części łopaty nie ma wybitego oznaczenia. Jak podaje Mercury Marine, zapis w stylu 14 x 19 czyta się najpierw jako średnicę, a potem jako skok.
To ważne, bo w praktyce wielu armatorów myli kolejność albo zakłada, że każda śruba ma podobny układ znaków. Czasem po latach eksploatacji część oznaczeń znika pod farbą, nalotem lub antyporostem, więc warto przed pomiarem śrubę dokładnie oczyścić i obejrzeć ją przy dobrym świetle.
| Oznaczenie | Co oznacza | Dlaczego to ma znaczenie |
|---|---|---|
| 14 x 19 | Średnica 14 cali, skok 19 cali | To punkt wyjścia przy doborze zamiennika |
| RH | Obrót prawy | Śruba musi pasować do kierunku pracy przekładni i wału |
| LH | Obrót lewy | Zły kierunek obrotu szybko ujawnia się na wodzie i przy manewrach |
Jeśli na śrubie widać dodatkowy kod producenta, traktuję go jako cenną wskazówkę. Taki zapis pomaga odtworzyć dokładny model, ale sam w sobie nie zastępuje sprawdzenia wymiarów. Po odczytaniu oznaczeń przechodzę do pomiaru średnicy, bo to najłatwiejszy i najbardziej jednoznaczny krok.
Jak zmierzyć średnicę śruby krok po kroku
Średnicę mierzę po oczyszczeniu śruby z osadów i zanim ocenię jej zużycie. Najlepiej położyć ją stabilnie na płaskiej powierzchni, tak aby końcówki łopat były dobrze widoczne. W praktyce liczy się zewnętrzny obrys, a nie sam hub, czyli piasta w centrum śruby.
- Oczyść śrubę z glonów, farby i soli, żeby nie zawyżać ani nie zaniżać wyniku.
- Ustaw ją tak, by łopaty były w jednej płaszczyźnie i nie „uciekały” pod kątem.
- W śrubie 2-łopatowej lub 4-łopatowej zmierz odległość od końca jednej łopaty do końca łopaty leżącej naprzeciwko.
- W śrubie 3-łopatowej zmierz od środka piasty do czubka jednej łopaty i pomnóż wynik przez 2.
- To samo podejście stosuję przy innych nieparzystych układach łopat, jeśli producent nie podaje danych wprost.
Warto pamiętać o jednej rzeczy: jeśli czubek łopaty jest obtłuczony, zagięty albo mocno zeszlifowany, sam pomiar „z terenu” może wyjść zaniżony. W takiej sytuacji lepiej oprzeć się na oznaczeniu producenta, dokumentacji napędu albo porównaniu z identyczną śrubą. Drobne uszkodzenie końcówki wydaje się kosmetyczne, ale przy doborze zamiennika robi różnicę.
Na jachcie z wałem śrubowym najczęściej mierzę średnicę w calach, bo tak są podawane większość parametrów. Jeśli masz miernik metryczny, możesz go użyć do odczytu, ale wynik i tak warto przeliczyć lub zapisać w systemie, który przyjęto dla danej śruby. Po średnicy przechodzę do skoku, bo to właśnie ten parametr najczęściej budzi najwięcej nieporozumień.
Skok śruby i jego praktyczny sens
Skok to nie jest prosta odległość od środka do końca łopaty ani sam kąt ustawienia blachy. To teoretyczna odległość, jaką śruba przebyłaby w jednym obrocie, gdyby pracowała w idealnym medium bez poślizgu. W opisie technicznym, m.in. w materiałach Wärtsilä, właśnie tak traktuje się skok: jako wartość teoretyczną, a przy analizie geometrii często odnosi się go do okolic 0,7 promienia łopaty.W praktyce oznacza to jedno: skok trudno zmierzyć „na oko” z taką samą pewnością jak średnicę. Do dokładnego odczytu używa się wzorca, skanera albo przyrządu profilowego. Domowy pomiar kątomierzem może dać orientację, ale nie zastąpi warsztatu, jeśli śruba ma być dobrana precyzyjnie.
- Mniejszy skok zwykle ułatwia wejście na obroty i daje lepszy ciąg przy niższej prędkości.
- Większy skok może poprawić prędkość maksymalną, ale mocniej obciąża silnik.
- Jeżeli silnik nie osiąga zalecanego zakresu obrotów, skok bywa zbyt duży albo śruba jest po prostu za „ciężka”.
- Jeżeli silnik zbyt łatwo się wkręca, skok bywa za mały i część mocy ucieka bez pożytku.
Ja zwykle patrzę na skok razem z obrotami silnika pod obciążeniem, a nie w oderwaniu od reszty układu. Sama liczba nie powie wszystkiego, jeśli kadłub jest obrośnięty, wał rozregulowany albo śruba pracuje zbyt blisko elementów steru. I właśnie dlatego poza średnicą oraz skokiem sprawdzam też kilka dodatkowych cech.
Co jeszcze sprawdzić oprócz średnicy i skoku
Na jachcie sama para liczb nie wystarcza, zwłaszcza gdy śruba pracuje w ciasnej niszy albo pod sterem. Do notatki zawsze dopisuję jeszcze liczbę łopat, kierunek obrotu, kształt łopaty i prześwit od kadłuba. Te detale często robią większą różnicę niż się wydaje na pierwszy rzut oka.
| Parametr | Dlaczego ma znaczenie | Co sprawdzam w praktyce |
|---|---|---|
| Liczba łopat | Więcej łopat zwykle daje lepszy ciąg i spokojniejszą pracę, ale też większy opór pod żaglami | Czy śruba ma 2, 3 czy 4 łopaty i czy pasuje to do sposobu pływania |
| Kierunek obrotu | RH i LH pracują inaczej; zły kierunek potrafi zrujnować dobór | Oznaczenie na piaście i zgodność z przekładnią |
| Rake | Nachylenie łopaty wpływa na to, jak śruba „trzyma” wodę i jak zachowuje się w obciążeniu | Czy łopaty nie są zbyt płaskie lub zbyt agresywne względem pracy napędu |
| Cup | Podwinięcie krawędzi zwiększa chwyt i może zmieniać efektywny skok | Czy śruba ma fabryczne podwinięcie, czy została już przerabiana |
| Prześwit | Za mały luz od kadłuba, steru lub tunelu sprzyja wentylacji, hałasowi i uszkodzeniom | Minimalny bezpieczny odstęp po montażu |
Rake i cup brzmią technicznie, ale warto je znać. Rake to pochylenie łopaty względem piasty, a cup to niewielkie podwinięcie krawędzi spływu, które poprawia „trzymanie” wody. Na spokojnym jeziorze te cechy mogą nie rzucać się w oczy, ale na jachcie morskim, zwłaszcza przy fali i większym obciążeniu, potrafią zmienić odczucia ze sterówki.
Najczęstsze błędy, które zniekształcają pomiar
W praktyce błędy przy pomiarze powtarzają się zaskakująco często. Najbardziej kosztowny nie jest nawet sam pomiar, tylko wyciągnięcie z niego złego wniosku i zamówienie śruby, która na papierze wygląda dobrze, a na wodzie nie pasuje do napędu.
- Pomiary na brudnej śrubie - nalot, farba i osad potrafią fałszować odczyt, zwłaszcza na końcówkach łopat.
- Liczenie średnicy jak promienia - to prosty błąd, ale nadal zdarza się zaskakująco często.
- Pomijanie uszkodzeń - zagięta końcówka lub wyszczerbiona krawędź zmienia wynik i maskuje realny stan śruby.
- Mylenie skoku z kątem łopaty - kątomierz bez kontekstu daje tylko przybliżenie.
- Ignorowanie RH/LH - śruba o dobrych wymiarach, ale złym kierunku obrotu, nie będzie pracowała poprawnie.
- Brak odniesienia do napędu - sama śruba nie wystarczy, jeśli nie sprawdzisz obrotów silnika, przekładni i prześwitu.
Jeśli mam jedną radę, to właśnie tę: nie mierz śruby „na skróty”, kiedy chcesz zlecić jej odtworzenie albo kupić zamiennik. Dwie minuty czyszczenia i jedno porządne sprawdzenie oszczędzają znacznie więcej czasu niż późniejsza korekta na wodzie. Z tego samego powodu po zebraniu danych od razu przechodzę do decyzji, co z nimi zrobić.
Jak użyć wyniku pomiaru przed zakupem lub serwisem
Sam pomiar ma sens dopiero wtedy, gdy prowadzi do konkretu. Ja zapisuję wynik w kolejności: średnica, skok, liczba łopat, kierunek obrotu, materiał i ewentualny kod producenta. Taki zapis pozwala szybko porównać śrubę z katalogiem, warsztatem albo zamiennikiem z demontażu.
| Objaw na wodzie | Co sprawdzam najpierw | Co to zwykle oznacza |
|---|---|---|
| Silnik nie osiąga zalecanych obrotów | Skok, obrośnięcie kadłuba, stan wału | Śruba może być zbyt „ciężka” lub napęd zbyt mocno obciążony |
| Silnik zbyt łatwo wkręca się na obroty | Skok i rzeczywisty ciąg pod obciążeniem | Śruba może mieć zbyt mały skok albo za małą powierzchnię roboczą |
| Jacht ma słaby ciąg przy manewrach | Liczba łopat, cup, średnica | Warto rozważyć większą powierzchnię łopat lub inną geometrię |
| Pojawiają się wibracje lub hałas | Wyważenie, uszkodzenia, luz na wale | Problem może leżeć nie tylko w śrubie, ale też w całym układzie napędowym |
Przy korekcie doboru nie zaczynam od skoków o kilka cali. W praktyce najczęściej rozważa się niewielką zmianę, często o 1 cal, ale zawsze trzeba to odnieść do konkretnego silnika, przekładni i charakteru jachtu. Na jednostce turystycznej ważniejsza bywa spokojna praca i pewne manewry w porcie niż sama liczba maksymalnej prędkości na krótkim odcinku.
Po pomiarze sprawdź, czy śruba naprawdę jest w formie
Dobrze zmierzone wymiary nie uratują śruby, która jest po prostu zużyta. Jeśli na krawędziach widać wżery, pęknięcia przy nasadzie łopaty, ślady uderzenia w dno albo wyraźne odkształcenia, to nawet zgodność z katalogiem nie da oczekiwanego efektu. Na jachcie morskim liczy się nie tylko geometria, ale też stan materiału i wyważenie.

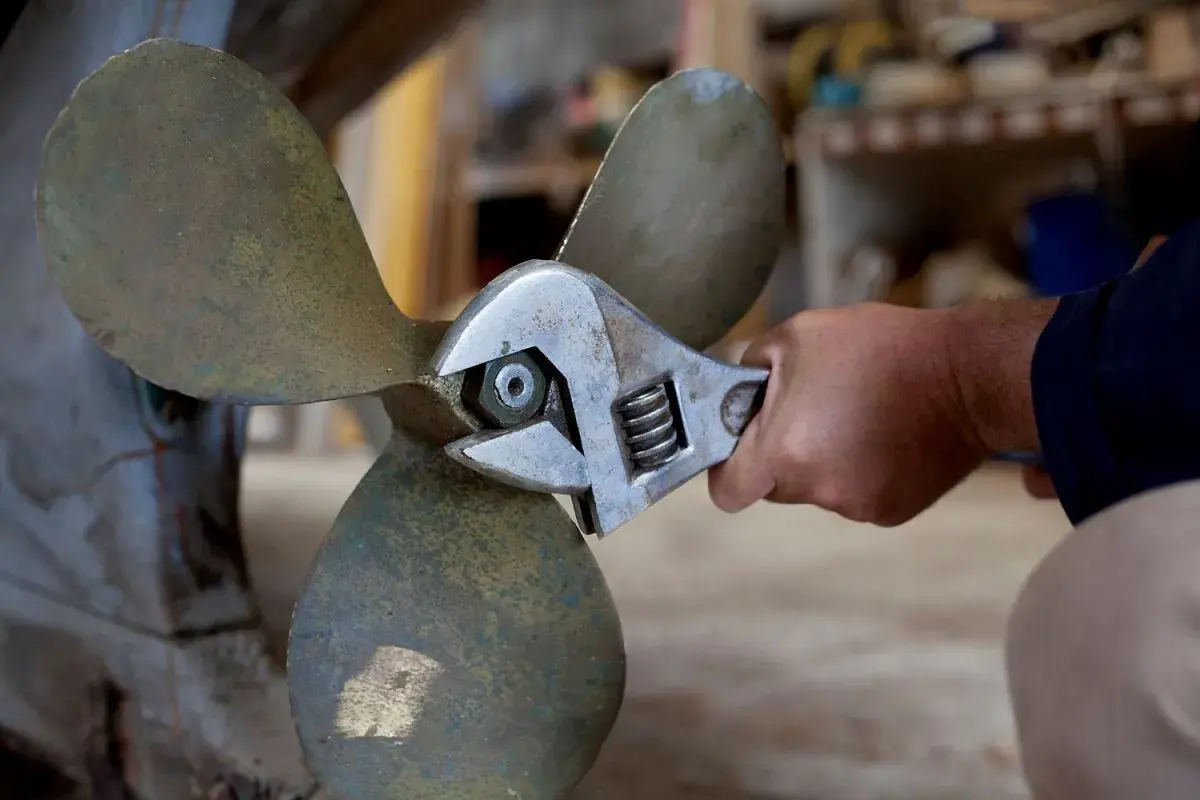

Po demontażu sprawdzam jeszcze luz na piaście, stan klina lub stożka, dokręcenie nakrętki i ewentualne ślady pracy na sucho. Warto też obejrzeć wał, ster i okolice kadłuba, bo czasem problem, który wygląda jak zła śruba, zaczyna się dużo wcześniej. Jeśli chcesz dobrać śrubę bez zgadywania, połącz pomiar z oględzinami całego układu napędowego - wtedy decyzja będzie po prostu bezpieczniejsza i bardziej oparta na faktach.
