Pokładowa elektronika działa dobrze tylko wtedy, gdy urządzenia mówią tym samym językiem. Standard NMEA 0183 porządkuje wymianę danych między ploterem, odbiornikiem GNSS, autopilotem, AIS-em, echosondą i radiem VHF, więc bez niego łatwo o chaos w okablowaniu i niepełne dane nawigacyjne. W tym tekście pokazuję, jak ten interfejs działa, kiedy nadal ma sens, jak go poprawnie podłączyć i gdzie w praktyce przegrywa z nowszymi rozwiązaniami.
Najważniejsze informacje o tym standardzie
- To prosty, szeregowy standard wymiany danych nawigacyjnych między urządzeniami morskimi.
- Jego logika opiera się na modelu jednego nadawcy i wielu odbiorców, więc nie działa jak pełna sieć pokładowa.
- Najczęściej spotkasz go przy GPS, autopilocie, AIS, echosondzie, wiatromierzu i radiu VHF z DSC.
- Komunikaty są krótkie, ASCII-owe i zwykle pracują z prędkością 4800 bps; AIS często używa trybu 38,4 kbps.
- W nowych instalacjach często zostaje jako warstwa łącząca starszy sprzęt z nowszymi systemami.
- Najwięcej problemów powodują nie sam protokół, tylko błędne połączenia przewodów, zła prędkość transmisji i niezgodne zestawy komunikatów.
Dlaczego ten standard wciąż ma znaczenie na jachcie
W praktyce patrzę na ten standard jak na prosty szeregowy język, który przez lata stał się wspólnym mianownikiem dla elektroniki nawigacyjnej. Niezależnie od tego, czy chodzi o starszy ploter, autopilot, echosondę, odbiornik GNSS czy radio VHF z DSC, właśnie ten interfejs często pozwala urządzeniom wymieniać podstawowe dane bez kosztownej przebudowy całego systemu. Na stronie organizacji NMEA jako aktualną publicznie opisaną wersję wskazuje się dziś 4.30, z rozszerzeniami dla nowszych systemów GNSS.
Najważniejsze jest to, że jest to rozwiązanie jednokierunkowe: jeden nadajnik, wielu odbiorców. To ograniczenie brzmi skromnie, ale w żeglarskiej praktyce bywa zaletą, bo system jest czytelny, przewidywalny i łatwy do diagnozy, zwłaszcza na starszych jednostkach albo przy modernizacji „po kawałku”.
Ja traktuję go przede wszystkim jako narzędzie integracji, a nie jako idealną architekturę pokładową. Jeśli celem jest przesyłanie podstawowych danych nawigacyjnych między kilkoma urządzeniami, nadal sprawdza się bardzo dobrze. Żeby wykorzystać go naprawdę świadomie, trzeba jednak wiedzieć, co dokładnie płynie w tych krótkich komunikatach.
Jak wygląda komunikat i co naprawdę przesyła
Każda wiadomość jest krótka, czytelna i oparta na ASCII. Z praktycznego punktu widzenia oznacza to, że urządzenie nie wysyła długich pakietów danych, tylko krótkie zdania składające się z identyfikatora nadawcy, typu komunikatu i pól rozdzielonych przecinkami. Standard pracuje zazwyczaj z prędkością 4800 bps, a wariant wysokiej prędkości 38,4 kbps jest używany tam, gdzie potrzebny jest większy strumień danych, na przykład przy AIS.
| Element | Co oznacza | Przykład |
|---|---|---|
| Start | Otwiera komunikat |
$ albo !
|
| Talker ID | Wskazuje źródło danych |
GP dla GPS, AI dla AIS |
| Sentence ID | Określa rodzaj informacji |
GGA, RMC, VTG
|
| Pola danych | Przenoszą właściwe wartości | Czas, pozycja, kurs, prędkość, głębokość |
| Checksum | Sprawdza poprawność ramki | *47 |
| Koniec | Zamyka komunikat | CR LF |
W praktyce najczęściej spotkasz kilka rodzin zdań. GGA niesie pozycję i jakość fixa, RMC podaje minimum nawigacyjne, VTG opisuje kurs i prędkość po ziemi, DBT dotyczy głębokości, a MWV odnosi się do wiatru. To nie jest pełna lista, ale na jachcie zwykle właśnie te komunikaty robią największą różnicę.
Jeżeli urządzenie zaczyna gubić dane, pierwsze podejrzenie kieruję zwykle na checksum, listę wysyłanych zdań albo zbyt duży ruch na linii. Gdy wiadomo już, jak wyglądają ramki, najwięcej błędów zaczyna się przy przewodach.

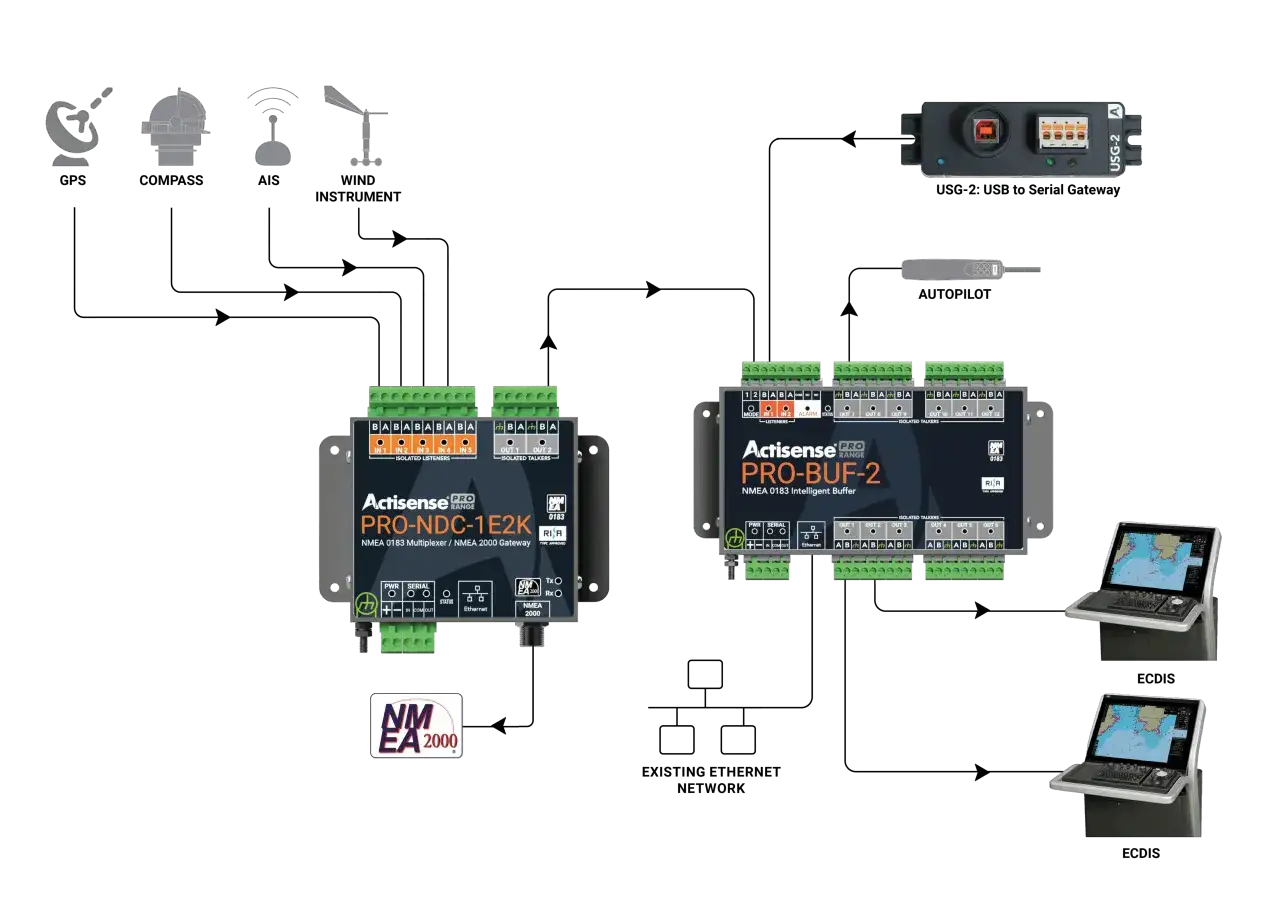

Jak podłączyć urządzenia i nie pomylić przewodów
Tu standard bywa bardziej wymagający, niż sugeruje jego prostota. Najbezpieczniejsza zasada brzmi: Tx do Rx, A do A, B do B, ale w praktyce zawsze sprawdzam oznaczenia konkretnego producenta, bo nazwy przewodów nie są w każdym urządzeniu identyczne. Jedno urządzenie nadaje, drugie odbiera, a polaryzacja przewodów ma znaczenie.
- Jeśli łączysz pełny tor danych, nie skręcaj przewodów „na oko”, tylko trzymaj się oznaczeń A/B albo +/− z dokumentacji sprzętu.
- Przy dłuższych odcinkach stosuję skrętkę ekranowaną, bo ogranicza podatność na zakłócenia od zasilania, radia czy silnika.
- Jeśli urządzenie ma tylko jeden przewód Tx albo Rx, sprawdzam, czy producent wymaga wspólnej masy. To detal, który decyduje o stabilności pracy.
- Nie łączę dwóch wyjść nadawczych bezpośrednio razem. Jeśli potrzebuję połączyć kilka źródeł, używam multipleksera albo bramki.
- Przy AIS i innych szybkich źródłach upewniam się, że port pracuje w trybie 38,4 kbps, a nie tylko 4800 bps.
| Sytuacja | Co robię | Typowy błąd |
|---|---|---|
| Nowy ploter i stary autopilot | Sprawdzam kompatybilne sentencje i poziom sygnału | Założenie, że oba porty „same się dogadają” |
| Jedno źródło danych dla kilku odbiorników | Rozdzielam wyjście na wielu listenerów zgodnie z ograniczeniami sprzętu | Łączenie wyjść różnych urządzeń w jeden przewód |
| Większa odległość między urządzeniami | Stosuję przewód ekranowany i porządne zakończenia | Luźne połączenia podatne na korozję i drgania |
| Integracja AIS | Włączam szybki port 38,4 kbps, jeśli urządzenie go obsługuje | Wpięcie AIS w wolny port 4800 bps |
W instalacjach mieszanych najważniejsza jest dyscyplina. Nawet dobry standard nie wybacza chaotycznego okablowania, a na jachcie takie rzeczy szybko pokazują się nie jako „drobna usterka”, tylko jako brak pozycji, brak kursu albo martwy autopilot. Kiedy połączenia są już poprawne, pozostaje pytanie, do czego ten standard najlepiej wykorzystać w codziennej nawigacji.
Do czego używa się go w codziennej nawigacji
Najwięcej sensu widzę tam, gdzie trzeba połączyć kilka prostych danych w spójny obraz sytuacji na wodzie. To nie jest sieć do wszystkiego, ale do nawigacji morskiej sprawdza się zaskakująco dobrze, zwłaszcza na łodziach, które przez lata były modernizowane etapami.
Autopilot i trasa
Autopilot potrzebuje jasnych informacji o pozycji, kursie i zejściu z trasy. Gdy ploter przekazuje punkt docelowy i dane prowadzenia, urządzenie może trzymać kurs bez ręcznego przepisywania współrzędnych. To właśnie tutaj prostota 0183 bywa praktyczna: działa z dużą liczbą starszych napędów i paneli sterowania.
AIS i ruch wokół jachtu
Dane AIS zwiększają świadomość sytuacyjną, bo pokazują jednostki w pobliżu i ich ruch. W porcie, na wąskim torze wodnym albo przy żegludze nocnej to ma ogromne znaczenie. Warto jednak pamiętać, że AIS generuje więcej danych niż podstawowa nawigacja, więc częściej korzysta z trybu wysokiej prędkości.
Echosonda i głębokość
Głębokość z echosondy jest jednym z tych sygnałów, które nawigator docenia dopiero wtedy, gdy nagle zaczyna ich brakować. Połączenie z ploterem pozwala łączyć wskazania głębokości z pozycją na mapie, co ułatwia wejście do portu, wybór kotwicowiska i obserwację płytkich rejonów.
Przeczytaj również: Sygnały dźwiękowe statków - Co oznaczają na morzu?
Wiatr, kurs i podstawowe instrumenty
Na żaglach równie ważne są dane o wietrze, kursie i prędkości względem wody albo dna. Tu standard dobrze spina starsze anemometry, kompasy i wielofunkcyjne wskaźniki pokładowe. Dzięki temu nie trzeba wymieniać całej elektroniki tylko po to, by dodać jeden nowy ekran.
Właśnie w takich scenariuszach najlepiej widać jego wartość: łączy starszy sprzęt z nowymi ekranami i pozwala rozbudowywać system bez rewolucji. To prowadzi do ważniejszego pytania, kiedy zostać przy tym interfejsie, a kiedy lepiej przejść na nowszą sieć pokładową.
Kiedy lepiej postawić na NMEA 2000, a kiedy zostać przy starszym standardzie
Ja nie traktuję tego jako wyboru zero-jedynkowego. Na wielu jachtach najlepszy układ jest hybrydowy: nowoczesny backbone obsługuje większość urządzeń, a starsze porty 0183 spajają sprzęt, który nadal działa bez zarzutu. Taki układ jest rozsądny, o ile nie próbujesz z 0183 zrobić czegoś, do czego nie został zaprojektowany.
| Cecha | NMEA 0183 | NMEA 2000 |
|---|---|---|
| Topologia | Jeden talker, wielu listenerów | Sieć wielowęzłowa, samokonfigurująca się |
| Charakter danych | Krótkie zdania ASCII | Struktury PGN z większym zakresem informacji |
| Prędkość i przepustowość | Zwykle 4800 bps, w trybie HS 38,4 kbps | Wyższa i bardziej elastyczna w praktyce pokładowej |
| Wiring | Prostsze połączenia punkt-punkt | Backbone, odgałęzienia, terminatory |
| Najlepsze zastosowanie | Starsze urządzenia i podstawowe dane nawigacyjne | Nowe systemy, większa liczba czujników i szersza integracja |
Jeśli potrzebujesz jedynie pozycji, kursu, głębokości, wiatru i prostego połączenia z autopilotem, starszy standard nadal ma sens. Jeśli jednak planujesz rozbudowę o silniki, zbiorniki, alarmy, więcej ekranów i szerszą automatyzację, nowsza sieć jest zwykle wygodniejsza. W praktyce to właśnie konwertery i bramki decydują, czy oba światy będą współpracować bez frustracji.
Po takim porównaniu najłatwiej przeoczyć nie technologię, lecz błędy montażowe. To one najczęściej psują integrację, nawet jeśli cały dobór sprzętu był rozsądny.
Najczęstsze błędy przy modernizacji systemu nawigacyjnego
- Mieszanie prędkości transmisji - urządzenie nadaje 4800 bps, a odbiornik oczekuje 38,4 kbps, albo odwrotnie.
- Łączenie dwóch nadajników razem - dwa wyjścia Tx nie powinny wisieć na jednym przewodzie bez odpowiedniego interfejsu.
- Zakładanie pełnej zgodności zdań - ploter może rozumieć pozycję, ale niekoniecznie każdą sentencję z wiatromierza czy radia.
- Ignorowanie polaryzacji - A i B nie są ozdobą kabla; ich zamiana potrafi zatrzymać komunikację.
- Zbyt optymistyczne prowadzenie przewodów - obok silnika, przetwornicy czy anteny zakłócenia pojawiają się szybciej, niż się wydaje.
- Brak testu po montażu - dopiero praktyczny sprawdzian na wodzie pokazuje, czy system czyta właściwe dane.
W pracy z integracją pokładową najczęściej zaczynam od prostego pytania: jakie dane naprawdę są potrzebne? Bardzo często okazuje się, że nie trzeba wysyłać wszystkiego. Wystarczy ograniczyć liczbę komunikatów do tych, które są używane przez konkretny wyświetlacz, autopilot albo radio, a system staje się stabilniejszy i mniej podatny na błędy.

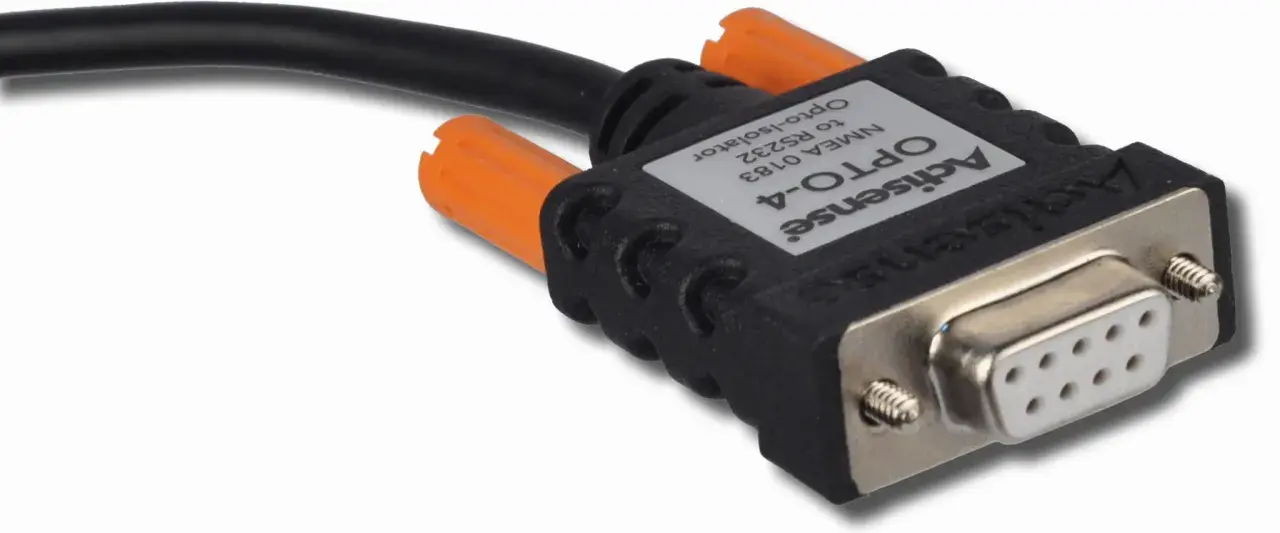

Jeśli trzeba połączyć kilka źródeł danych w jeden odbiornik, używam multipleksera albo bramki, nie improwizacji na przewodach. To właśnie ten detal oddziela sensowną instalację od takiej, która działa tylko do pierwszego silniejszego zakłócenia. Przed wyjściem z portu zostaje jeszcze krótka lista kontrolna.
Co sprawdzić przed rejsem z nową integracją
- Czy ploter widzi poprawną pozycję, kurs i prędkość.
- Czy autopilot dostaje dane, których faktycznie potrzebuje do prowadzenia trasy.
- Czy AIS pracuje na właściwej prędkości portu.
- Czy urządzenia nie próbują nadawać na tej samej linii jednocześnie.
- Czy połączenia są zabezpieczone przed wilgocią, wibracją i korozją.
- Czy w razie awarii starszy tor danych nadal pozwala bezpiecznie wrócić do portu.
W praktyce ten standard najlepiej traktować jak solidny, ale wymagający porządku element układanki: daje mało efektowności, za to dużo przewidywalności. Na jachcie, gdzie elektronika ma po prostu działać, to często wystarcza aż nadto.
