Na jachcie elektronika działa dobrze tylko wtedy, gdy plotter, AIS, autopilot, czujniki wiatru, sonda i dane z silnika widzą się wzajemnie. Standard NMEA 2000 porządkuje właśnie tę komunikację: zamiast wielu osobnych przewodów dostajesz jedną magistralę, na której urządzenia wymieniają dane, komendy i status. W tym tekście pokazuję, jak ta sieć jest zbudowana, kiedy realnie pomaga w nawigacji, jakie ma limity i jak uniknąć błędów, które potrafią unieruchomić całą instalację.
Najkrócej to jedna sieć, ale tylko przy poprawnym backbone’ie
- Urządzenia na jachcie mogą wymieniać dane na jednej magistrali, zamiast tworzyć osobne, zamknięte układy.
- Najważniejsze elementy instalacji to backbone, T-piece, odgałęzienia do urządzeń, terminatory i punkt zasilania.
- Najczęściej pilnuję pięciu liczb: 50 urządzeń, 6 m na jedno odgałęzienie, 100 m backbone’u, 9-16 V zasilania i 60 ohm oporu całej sieci.
- W refitach nie warto wyrzucać działającego starszego sprzętu, jeśli da się go sensownie wpiąć przez bramkę.
- Najwięcej problemów robią zła terminacja, spadek napięcia i długie, źle poprowadzone odnogi.
Jak działa ta magistrala i dlaczego ułatwia nawigację
To jest sieć typu multi-master, czyli każdy zgodny element może nadawać i odbierać dane, a system sam się zestawia. Nie ma tu centralnego sterownika, który wszystko „pilnuje” za użytkownika. W praktyce urządzenia publikują pakiety danych zwane PGN - to skrót od Parameter Group Number, czyli numeru grupy parametrów opisującej konkretny rodzaj informacji, na przykład pozycję, kurs, prędkość, głębokość albo stan baterii.
Największa korzyść w nawigacji jest banalna, ale bardzo odczuwalna: informacje nie zostają zamknięte w jednym urządzeniu. Plotter może korzystać z pozycji GPS, autopilot z kursu i danych o wietrze, a wyświetlacz w kokpicie pokazuje jednocześnie głębokość, prędkość, alarmy i status silnika. Na Bałtyku szczególnie dobrze widać, jak praktyczne jest to podczas nocnego przelotu, kiedy jeden ekran zastępuje bieganie po kokpicie i przepinanie kabli w głowie.
Ja traktuję ten standard jako warstwę integracji, a nie pojedynczy gadżet. Najlepiej działa wtedy, gdy kupujesz urządzenia certyfikowane i od początku myślisz o całym układzie, nie tylko o nowym ploterze. Kiedy rozumiesz logikę wymiany danych, łatwiej przejść do fizycznej budowy sieci, a tam liczy się już każdy detal.
Z czego składa się poprawna instalacja na jachcie

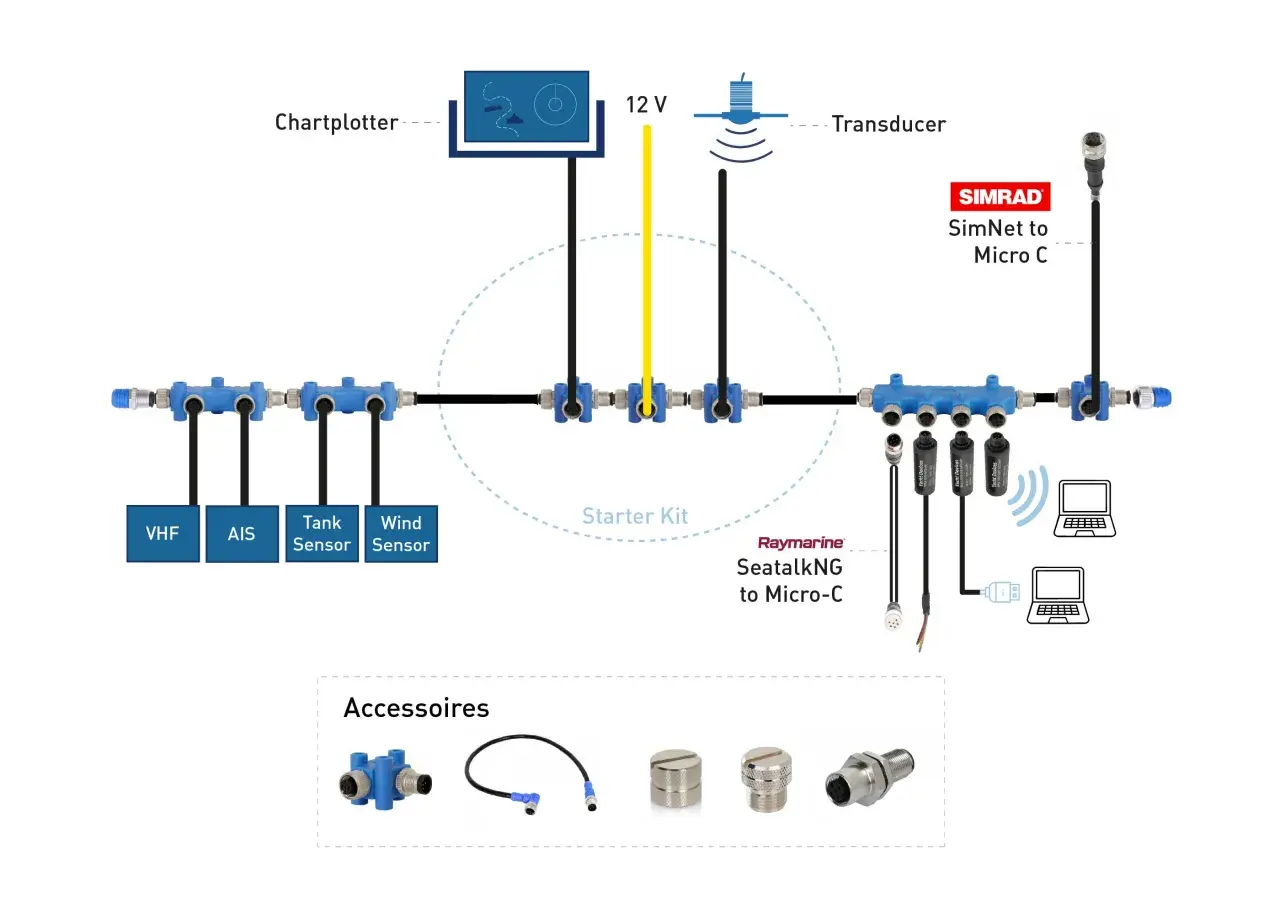

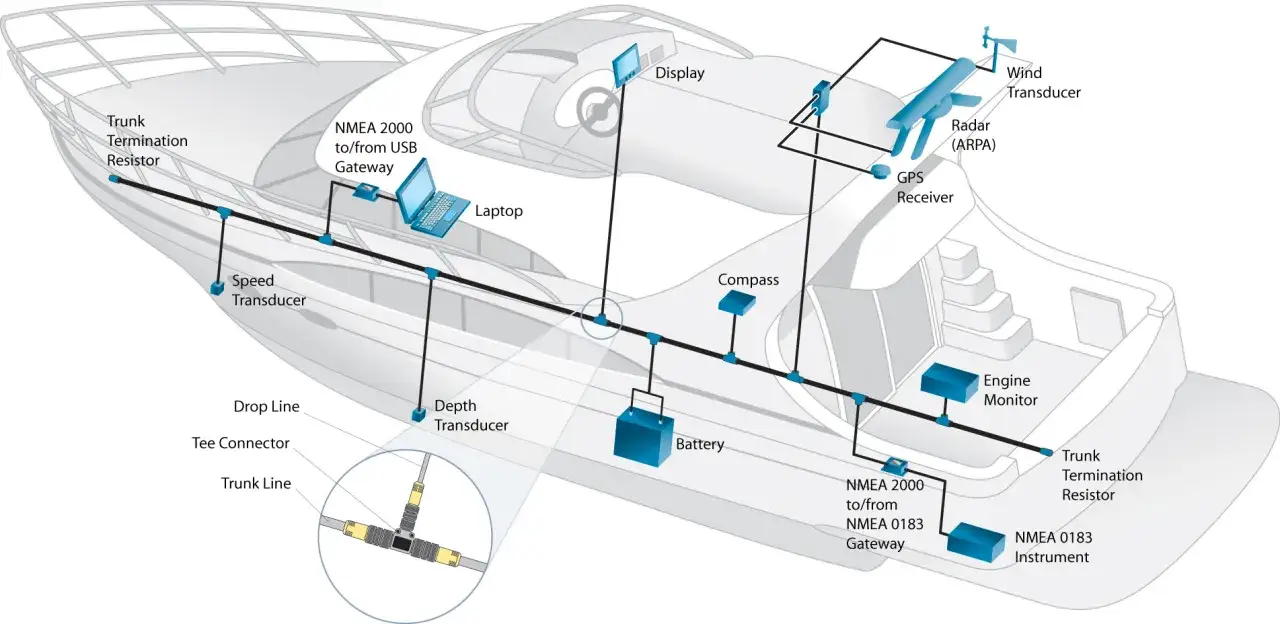

Najczęściej problem nie leży w samych urządzeniach, tylko w geometrii instalacji. W dobrze zrobionej sieci każdy instrument wpinasz do backbone’u, czyli głównej linii magistrali, przez własne odgałęzienie. Nie buduje się tu gwiazdy ani przypadkowego łańcucha urządzeń jedno za drugim. To ma być linia, a nie improwizacja.
| Element | Rola | Na co uważać |
|---|---|---|
| Backbone | Główna linia, która niesie dane i zasilanie | Prowadź go liniowo i planuj pod rozbudowę |
| T-piece | Punkt wpięcia urządzenia do magistrali | Każde urządzenie powinno iść przez T-piece, nie „na skróty” |
| Drop cable | Odgałęzienie od backbone’u do konkretnego sprzętu | Nie przekraczaj 6 m na jedno odgałęzienie |
| Terminatory | Zamykają sieć na obu końcach | Muszą być dokładnie dwa, po jednym na każdym końcu |
| Punkt zasilania | Wprowadza zasilanie do magistrali | Najlepiej umieścić go mniej więcej pośrodku i zabezpieczyć bezpiecznikiem |
Na końcach backbone’u daję dwa terminatory 120 ohm, które razem dają 60 ohm oporu całej sieci. To brzmi jak detal, ale bez tego system zaczyna łapać zakłócenia, gubić urządzenia albo działać dobrze tylko przy kei. Jeśli ktoś mówi, że „będzie działać bez drugiego terminatora”, zwykle oznacza to, że problem jeszcze tylko nie wyszedł na wierzch.
Dobrze zrobiona instalacja to nie tylko porządek, ale też łatwiejsza diagnostyka i prostsza rozbudowa. Gdy geometria jest poprawna, od razu warto spojrzeć na limity, bo to one decydują, czy sieć będzie stabilna także po kilku sezonach.
Limity, które naprawdę mają znaczenie
W instalacjach morskich najwięcej kłopotów bierze się nie z braku funkcji, tylko z przeciążenia sieci albo zbyt dużych spadków napięcia. Poniżej trzymam praktyczne wartości, które traktuję jako bezpieczny punkt odniesienia przy planowaniu rozbudowy.
| Parametr | Praktyczny limit | Dlaczego to ważne |
|---|---|---|
| Liczba urządzeń | Do 50 elementów | Więcej sprzętu to większy pobór i trudniejsza diagnostyka |
| Długość backbone’u | Do 100 m | Zbyt długi szkielet zwiększa spadki napięcia i ryzyko błędów |
| Jedno odgałęzienie | Do 6 m | Dłuższe przewody pogarszają jakość sygnału |
| Łączna długość odgałęzień | Poniżej 76 m | Chroni sieć przed przeciążeniem i spadkiem napięcia |
| Napięcie zasilania | 9-16 V | Poza tym zakresem urządzenia mogą się resetować lub pracować niestabilnie |
| Pobór prądu | Poniżej 3 A lub 60 LEN | LEN to Load Equivalency Number, czyli równowartość obciążenia pojedynczego urządzenia |
| Terminacja | 60 ohm na całej sieci | To szybki test, czy sieć jest poprawnie zamknięta |
| Spadek napięcia | Najlepiej poniżej 1,5 V | Na końcu magistrali urządzenia nadal muszą mieć stabilne zasilanie |
Jeśli napięcie spada poniżej 9 V na krańcu sieci, zwykle zaczynają się restarty wyświetlaczy, znikające czujniki albo losowe alarmy. Dlatego przy większej instalacji nie upieram się przy zasilaniu z jednego końca, tylko planuję je bliżej środka albo dodaję drugi punkt zasilania, jeśli obciążenie zaczyna rosnąć. To jedna z tych decyzji, które są niewidoczne na pierwszy rzut oka, ale robią ogromną różnicę w codziennym użytkowaniu.
Kiedy limity są pod kontrolą, można uczciwie porównać tę magistralę ze starszym standardem, bo na wielu jachtach oba światy nadal żyją obok siebie.
Kiedy starszy standard nadal ma sens
| Cecha | NMEA 0183 | Ta magistrala |
|---|---|---|
| Architektura | Jeden nadawca, wielu odbiorców | Wiele urządzeń nadaje i odbiera równocześnie |
| Prędkość | 4800 baud, a w wersji HS 38,4 kb/s | 250 kb/s |
| Rozbudowa | Wygodna tylko do prostych układów | Znacznie łatwiejsza, jeśli chcesz dołożyć kolejne sensory |
| Typowe zastosowanie | Starszy GPS, AIS, prostsze sensory, pojedyncze połączenia | Plotter, autopilot, czujniki wiatru, głębokość, silnik, bateria, alarmy |
| Kiedy wybrać | Gdy masz sprawny, starszy sprzęt i nie chcesz go wymieniać | Gdy budujesz lub modernizujesz z myślą o pełnej integracji |
Nie wycinam starszego standardu automatycznie. Jeżeli AIS, autopilot albo GPS nadal działają i podają dobre dane, sensowniejsza bywa bramka niż wymiana połowy elektroniki. To szczególnie praktyczne w refitach, gdzie budżet trzeba podzielić między nowe wyświetlacze, czujniki, okablowanie i rzeczy naprawdę niezbędne. Własny system warto więc budować nie według mody, tylko według realnego stanu sprzętu i planu dalszej rozbudowy.
W praktyce najlepsze instalacje nie są „najnowocześniejsze”, tylko najlepiej przemyślane. Z tego powodu największe błędy widzę nie przy wyborze plotera, ale przy montażu i późniejszym dokładaniu kolejnych elementów.
Najczęstsze błędy przy montażu
- Brak jednego terminatora albo wkręcenie trzech zamiast dwóch.
- Zasilenie magistrali na samym końcu, zamiast w bardziej centralnym punkcie.
- Odgałęzienia dłuższe niż 6 m.
- Budowanie gwiazdy zamiast linii z backbone’iem.
- Mieszanie przypadkowych kabli i przejściówek, które pasują mechanicznie, ale nie trzymają parametrów.
- Ignorowanie sumarycznego poboru i wartości LEN.
- Brak schematu sieci i oznaczeń po kilku latach użytkowania.
Jeśli sieć zaczyna wariować, diagnozę prowadzę od podstaw. Przy wyłączonym zasilaniu mierzę opór między liniami i oczekuję około 60 ohm. Jeśli widzę 120 ohm, zwykle brakuje jednego terminatora. Jeśli wynik spada mniej więcej do 40 ohm, najpewniej terminatorów jest za dużo. Przy włączonym zasilaniu sprawdzam też napięcie na krańcach magistrali, bo tam najłatwiej wychodzi słabe okablowanie albo zbyt duży pobór.
Ten etap dobrze pokazuje, że w elektronice morskiej nie wygrywa ten, kto kupi najwięcej sprzętu, tylko ten, kto zostawi instalację czytelną i łatwą do testowania. To prowadzi mnie do ostatniej rzeczy, która zwykle decyduje o spokoju przed sezonem.
Co sprawdzam przed sezonem, żeby system nie zaskoczył w porcie
Przed pierwszym dłuższym rejsem robię rzeczy mało efektowne, ale bardzo praktyczne. Najpierw sprawdzam, czy mam zapisany prosty schemat: gdzie biegnie backbone, gdzie jest punkt zasilania i gdzie siedzą terminatory. Potem upewniam się, że na pokładzie leży chociaż jeden zapasowy terminator i krótki przewód do odnogi, bo to właśnie te drobiazgi ratują dzień, gdy coś zaczyna szwankować przy kei.
- Testuję terminację i napięcie na końcach sieci.
- Sprawdzam, czy suma obciążeń nie zbliża się do granicy 60 LEN.
- Patrzę, czy bramka poprawnie tłumaczy dane ze starszych urządzeń.
- Oznaczam nowe przewody, zanim zginą pod kolejną modernizacją kokpitu.
- Zostawiam jeden wolny punkt w backbone’ie, jeśli planuję rozbudowę w następnym sezonie.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to byłaby ona taka: najpierw buduję dobrą magistralę, dopiero potem dokładam kolejne urządzenia. W nawigacji to porządek instalacji, a nie liczba gadżetów, najczęściej decyduje o tym, czy elektronika pomaga w trudnym momencie, czy przeszkadza.
