Pantograf w łodzi nie jest dodatkiem dla ozdoby, tylko praktycznym sposobem na bezpieczne podnoszenie i ustawianie silnika pomocniczego. Jeśli chcesz wiedzieć, jak zrobić pantograf do łodzi bez ryzykowania pęknięcia pawęży, trzeba zacząć od konstrukcji, a nie od samego cięcia materiału. Poniżej pokazuję, co naprawdę ma znaczenie: dobór materiałów, sensowny zakres ruchu, montaż do pawęży oraz testy po złożeniu.
Najpierw sprawdź nośność pawęży i wagę silnika
- Nie dobieraj konstrukcji po samych koniach mechanicznych - masa silnika jest ważniejsza niż moc.
- Do DIY najlepiej sprawdzają się elementy z stali nierdzewnej A4/316 i płyta montażowa z wodoodpornej sklejki albo laminatu.
- Najbezpieczniej budować najpierw szablon z kartonu lub cienkiej płyty, a dopiero potem wiercić właściwe otwory.
- Pawęż musi być zdrowa i sztywna - pantograf nie naprawi przegnitej albo rozwarstwionej rufy.
- Po montażu zrób test na sucho, a potem test w wodzie z pełnym obciążeniem i kontrolą luzów.
Co właściwie budujesz i kiedy to ma sens
Pantograf do silnika zaburtowego to ruchomy uchwyt, który pozwala podnosić i opuszczać napęd na pawęży. W praktyce używa się go głównie wtedy, gdy silnik pomocniczy ma pracować na zmiennej głębokości, ma być łatwo zdejmowany albo trzeba ograniczyć opór podczas żeglugi pod żaglami. Na jachtach morskich i łodziach turystycznych to rozwiązanie ma sens przede wszystkim wtedy, gdy zależy ci na wygodzie obsługi i na lepszym dopasowaniu śruby do warunków.Ja zawsze zaczynam od jednego pytania: czy to ma być prosty uchwyt do lekkiego silnika, czy pełny podnośnik z regulacją wysokości i kąta. Te dwa światy wyglądają podobnie, ale różnią się stopniem trudności i wymaganiami wobec pawęży.
| Wariant | Kiedy go wybrać | Plus | Minus |
|---|---|---|---|
| Prosty uchwyt stały | Gdy silnik ma tylko wisieć i nie potrzebujesz regulacji | Najtańszy i najprostszy | Brak regulacji wysokości |
| Pantograf ręczny | Gdy chcesz podnosić silnik i ustawiać jego położenie | Najlepszy kompromis do samodzielnej budowy | Wymaga precyzyjnego montażu |

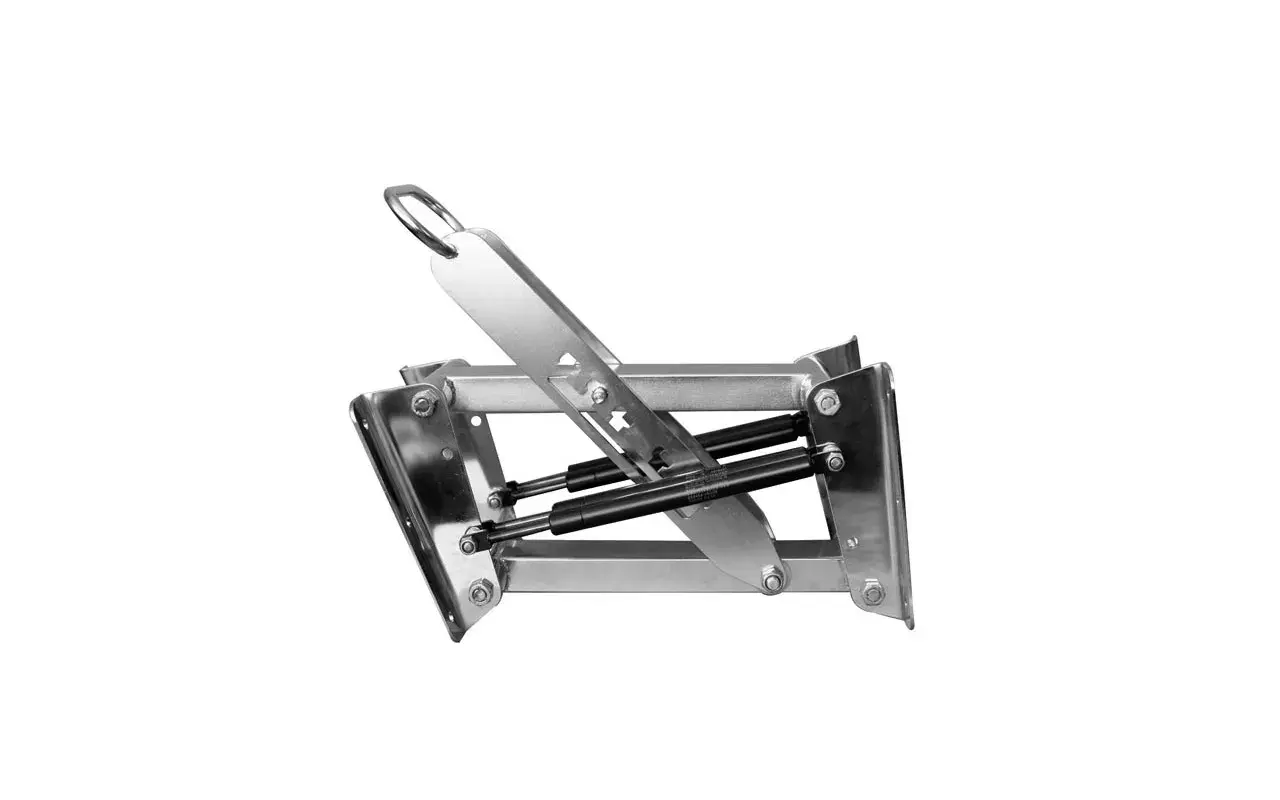

| Pantograf z siłownikiem gazowym | Gdy silnik jest cięższy albo często go podnosisz | Wygoda i mniejszy wysiłek przy obsłudze | Więcej części, wyższy koszt, trudniejszy dobór sprężyny |
Jeśli decyzja jest już podjęta, przechodzę do materiałów, bo właśnie tam najłatwiej zrobić błąd, którego potem nie da się skorygować bez rozbierania całej rufy.
Materiały i narzędzia, które wytrzymują pracę na rufie
W środowisku morskim nie ma sensu oszczędzać na łącznikach i punktach obrotu. Korozja, luz na sworzniach i słaba płyta montażowa to najczęstsze powody, dla których własny pantograf po sezonie zaczyna pracować gorzej niż w dniu montażu.
| Element | Co wybrać | Dlaczego | Na co uważać |
|---|---|---|---|
| Ramiona i przeguby | Stal nierdzewna A4/316 | Dobrze znosi wodę słoną i obciążenia dynamiczne | Unikaj cienkich profili bez podparcia |
| Płyta montażowa | Sklejka wodoodporna 18-24 mm, laminat albo kompozyt | Rozkłada nacisk na większej powierzchni | Musi być dobrze zabezpieczona krawędziowo |
| Śruby i nakrętki | A4, najlepiej M8 lub M10, z podkładkami szerokimi | Mocne i odporne na korozję | Nie dokręcaj "na siłę" bez kontroli docisku |
| Uszczelnienie | Uszczelniacz poliuretanowy lub butyl | Zamyka otwory przed wodą | Sam silikon zwykle nie wystarcza na lata |
| Punkt obrotu | Sworzeń z tuleją lub łożyskowaniem | Zmniejsza luz i zużycie | Bez tulei połączenie szybko się wybija |
Do pracy przydadzą się też: wiertarka, wiertła do metalu i laminatu, pilnik, miarka, kątownik, zaciski, papier ścierny, a jeśli robisz wersję stalową od zera, także dostęp do spawania. Gdy nie masz spawarki, lepiej złożyć konstrukcję z gotowych okuć i zrobić porządną płytę montażową niż improvisować na cienkim materiale.
Gdy części są wybrane, można przejść do samej budowy. Tu liczy się porządek pracy, bo od niego zależy, czy finalny ruch będzie płynny, czy zacznie klinować już przy pierwszym opuszczeniu silnika.
Jak zrobić pantograf do łodzi krok po kroku
Najrozsądniej robić to etapami i nie wiercić finalnych otworów, dopóki nie sprawdzisz geometrii na sucho. Ja zaczynam od prostego szablonu z kartonu albo cienkiej sklejki, bo pozwala od razu zobaczyć, czy silnik po podniesieniu nie zahaczy o reling, kosz czy drabinkę rufową.
- Odmierz miejsce montażu - zaznacz oś symetrii, wysokość pawęży i planowany zakres ruchu ramion.
- Zrób szablon - sprawdź, jak daleko silnik odsunie się od rufy i czy po podniesieniu nie będzie kolidował z kadłubem.
- Przygotuj płytę montażową - zaokrąglij narożniki, zabezpiecz krawędzie żywicą epoksydową albo laminatem i dopiero potem planuj wiercenie.
- Zmontuj przeguby - użyj śrub A4, szerokich podkładek i nakrętek samohamownych; ruch ma być płynny, ale bez luźnego "bujania".
- Dodaj ogranicznik albo blokadę - pantograf nie powinien trzymać pozycji wyłącznie na tarciu elementów.
- Przymierz silnik bez pełnego dokręcania - sprawdź, czy śruba schodzi dostatecznie nisko, a po podniesieniu zespół nie ociera o rufę.
- Uszczelnij wszystkie otwory - każdy punkt wiercenia traktuję jak potencjalne wejście wody do rdzenia pawęży.
- Zrób próbę obciążeniową - zanim wpłyniesz na akwen, zawieś obciążenie większe od masy silnika i sprawdź, czy nic nie pracuje niepokojąco.
Jeśli nie spawasz sam, dobrym kompromisem jest kupienie gotowych ramion i zawiasów, a własnoręczne wykonanie tylko płyty i wzmocnienia pawęży. To zwykle daje lepszy efekt niż amatorskie spawy na cienkiej stali, bo w pantografie najważniejsza jest powtarzalność ruchu, nie sam fakt, że coś zostało zrobione od zera.
Po złożeniu zostaje najważniejsze: dopasować udźwig i pozycję do rzeczywistej pawęży, bo nawet dobrze wykonany mechanizm potrafi pracować źle, jeśli źle go usadzisz na rufie.
Jak dobrać udźwig, zakres ruchu i punkt montażu
Największy błąd, jaki widzę, to dobieranie pantografu wyłącznie po mocy silnika. To masa, a nie same konie, obciąża pawęż i przeguby. Dwa silniki o podobnej mocy mogą ważyć zupełnie inaczej, więc zanim cokolwiek przykręcisz, sprawdź realną wagę zestawu z paliwem, osprzętem i osłoną.
Przy lekkich silnikach pomocniczych sensowny jest zakres ruchu rzędu 10-20 cm. Większy zakres, na przykład około 30 cm, daje więcej swobody, ale wymaga sztywniejszych ramion i lepszego podparcia. Im dalej silnik odchodzi od pawęży, tym większa dźwignia działa na całą konstrukcję.
W praktyce zwracam uwagę na cztery rzeczy:
- Pawęż musi być zdrowa - jeśli laminat pracuje, jest miękki albo rozwarstwiony, najpierw trzeba go naprawić.
- Płyta antykawitacyjna powinna pracować blisko właściwego poziomu wody, a nie zbyt głęboko albo zbyt wysoko.
- Podkład wzmacniający od wewnątrz ma rozłożyć nacisk na możliwie dużą powierzchnię, a nie tylko "przytrzymać" śruby.
- Jeśli pawęż jest typu sandwich, otwory najlepiej wykonać metodą oversize-fill-redrill, czyli najpierw większy otwór, potem wypełnienie żywicą i dopiero finalne wiercenie.
Jeśli łączysz stal nierdzewną z aluminium, odizoluj te materiały od siebie podkładkami i uszczelniaczem. W słonej wodzie korozja galwaniczna lubi zaczynać się tam, gdzie ktoś uznał, że "jakoś to będzie". Gdy dobór wymiarów masz już poukładany, łatwo zobaczyć, jakie błędy kończą się awarią najszybciej.
Błędy, które najczęściej kończą się luzem albo pęknięciem
W pantografie nie ma wielu tajemnic, ale jest kilka powtarzalnych błędów. Z mojego punktu widzenia właśnie one decydują, czy konstrukcja będzie służyć latami, czy zacznie się rozchodzić po pierwszych mocniejszych falach.
- Dobór po mocy, nie po masie - to najczęstsza pomyłka i jedna z najdroższych w skutkach.
- Zbyt mała płyta wzmacniająca - śruby wtedy pracują punktowo i szybko wybijają materiał pawęży.
- Brak blokady pozycji - sam tarciowy docisk nie jest pewnym zabezpieczeniem na wodzie.
- Za mały luz roboczy - jeśli przegub chodzi zbyt ciasno, będzie się klinował po korozji albo zabrudzeniu.
- Brak uszczelnienia otworów - woda wchodzi w laminat szybciej, niż wielu właścicieli się spodziewa.
- Montowanie na słabej pawęży - pantograf nie wzmacnia konstrukcji kadłuba, tylko korzysta z tego, co już jest.
Najlepszy test błędów robi się jeszcze przed wodowaniem: kilka razy podnieś i opuść cały układ, sprawdź, czy nic nie skręca się pod obciążeniem i czy po zablokowaniu nie pojawia się wyczuwalny luz. Jeśli coś skrzypi albo pracuje skośnie, nie ignoruję tego, tylko wracam do montażu. Kiedy to już działa na sucho, łatwiej ocenić, czy bardziej opłaca się własna robota, czy gotowy produkt z rynku.
Ile kosztuje samodzielna budowa i kiedy lepiej kupić gotowy model
Przy prostym projekcie DIY da się zejść z kosztami, ale tylko wtedy, gdy masz część materiału, narzędzia i nie płacisz za spawanie. W polskich realiach gotowe pantografy do małych silników często mieszczą się mniej więcej w przedziale 290-450 zł, a solidniejsze modele z regulacją i większym udźwigiem kosztują wyraźnie więcej. Samodzielna budowa też może być tania, ale tylko do pewnego momentu.
| Opcja | Szacunkowy koszt | Dla kogo |
|---|---|---|
| DIY z gotowych okuć i własną płytą | około 200-500 zł | Dla osoby, która ma narzędzia i chce prosty, lekki mechanizm |
| DIY z cięciem i spawaniem nierdzewki | około 600-1200 zł | Dla kogoś, kto oczekuje większej sztywności i trwałości |
| Gotowy pantograf prosty | około 290-450 zł | Gdy zależy ci na czasie i przewidywalnym montażu |
| Gotowy model z większym udźwigiem lub siłownikami | zwykle powyżej 500 zł | Dla cięższych silników i częstego użytkowania |
Jeśli mam być praktyczny, to przy małym silniku pomocniczym i ograniczonym budżecie DIY ma sens. Jeśli jednak silnik jest ciężki, montaż ma pracować w słonej wodzie i zależy ci na bezproblemowej eksploatacji przez lata, gotowy model z potwierdzonym udźwigiem często wychodzi rozsądniej niż eksperymentowanie. Na koniec zostaje jeszcze serwis, a to właśnie on przesądza o tym, czy konstrukcja przeżyje jeden sezon czy kilka.
Co sprawdzić po pierwszym zejściu na wodę i jak utrzymać pantograf w formie
Pierwszy rejs traktuję jak przegląd próbny, nie jak pełne potwierdzenie sukcesu. Po kilku minutach pływania sprawdzam, czy śruby nie pracują, czy przeguby nie łapią luzu i czy konstrukcja nie zmienia kąta pod obciążeniem silnika. Dobrze jest też obejrzeć pawęż od środka, zwłaszcza jeśli łódź ma już swoje lata.
- Po każdym pływaniu w słonej wodzie spłucz pantograf słodką wodą.
- Raz na kilka tygodni sprawdź dokręcenie śrub i stan nakrętek samohamownych.
- Co pewien czas nanieś cienką warstwę smaru na sworznie lub tuleje, ale nie przesadzaj z ilością.
- Kontroluj uszczelnienie otworów, szczególnie po zimowaniu i po mocniejszych uderzeniach fal.
- Jeśli pojawi się wyczuwalny luz, reaguj od razu, zanim wybije się cały punkt obrotu.
Najbardziej opłaca się takie podejście: mniej efektownych rozwiązań, więcej precyzji w detalach. W dobrze zrobionym pantografie nie chodzi o to, żeby wyglądał ciężko i "profesjonalnie" na pierwszy rzut oka, tylko żeby po cichu robił swoją robotę przez kilka sezonów bez luzów, bez przecieków i bez nerwów przy każdym podniesieniu silnika.
