Gdy ktoś pyta, co to jest sonar, najprostsza odpowiedź brzmi: to system, który „widzi” pod wodą za pomocą dźwięku. W żeglarstwie i nawigacji morskiej ma to ogromne znaczenie, bo pozwala ocenić głębokość, wykryć przeszkody i lepiej zrozumieć to, co dzieje się pod kadłubem. W tym tekście wyjaśniam zasadę działania, najważniejsze rodzaje i to, gdzie sonar realnie pomaga na jachcie, a gdzie potrafi zmylić.
Najważniejsze informacje o sonarze w skrócie
- Sonar korzysta z fal dźwiękowych, więc działa tam, gdzie światło i zwykła obserwacja są bezużyteczne.
- W wersji aktywnej wysyła impuls i mierzy echo, a w pasywnej tylko nasłuchuje.
- Na jachcie najczęściej spotyka się echosondę, czyli praktyczne zastosowanie sonaru do pomiaru głębokości.
- Sonar pomaga przy wejściach do portów, kotwicowiskach, na mieliznach i przy ocenie dna.
- Najczęstsze błędy wynikają z błędnego montażu, zbyt dużej prędkości i złej interpretacji wskazań.
Czym jest sonar i dlaczego ma znaczenie na wodzie
Sonar to skrót od Sound Navigation and Ranging, czyli nawigacji i pomiaru opartego na dźwięku. Ja patrzę na niego przede wszystkim jak na narzędzie orientacji pod powierzchnią wody: pokazuje nie to, co widać na horyzoncie, ale to, czego wzrok i radar nie obejmują. W praktyce oznacza to, że sonar pomaga przy ocenie głębokości, szukaniu przeszkód, mapowaniu dna i obserwowaniu tego, co znajduje się w toni wodnej.
Dźwięk w wodzie rozchodzi się znacznie skuteczniej niż światło, dlatego pod wodą akustyka daje przewagę tam, gdzie inne zmysły i czujniki szybko się kończą. Na jachcie ta różnica przekłada się na realne bezpieczeństwo: kilka metrów mniej albo więcej może zdecydować, czy wejdziesz do mariny spokojnie, czy skończysz na mieliźnie. Z mojego punktu widzenia sonar jest więc przede wszystkim narzędziem bezpieczeństwa, a dopiero później dodatkiem technicznym. Żeby jednak dobrze odczytywać wskazania, trzeba wiedzieć, jak zamienia on dźwięk w wynik i gdzie kończy się pomiar, a zaczyna interpretacja.
Jak sonar zamienia dźwięk w obraz dna
Impuls, echo i głębokość
W wersji aktywnej urządzenie wysyła krótki impuls dźwiękowy, potocznie nazywany pingiem, a potem mierzy czas powrotu echa. Jeśli prędkość dźwięku w wodzie wynosi około 1500 m/s, to z samego czasu powrotu można wyliczyć odległość. Prosty przykład: gdy echo wraca po 2 sekundach, fala przebyła drogę tam i z powrotem, więc rzeczywista głębokość wynosi około 1500 m. Ważne jest też to, że prędkość dźwięku zmienia się wraz z temperaturą, zasoleniem i ciśnieniem, więc odczyt nie jest magiczny, tylko zależy od warunków.
Przeczytaj również: Racon, SART, AIS-SART - wybór i błędy na jachcie
Sonar pasywny słucha zamiast nadawać
Tryb pasywny działa inaczej: nie wysyła niczego, tylko słucha. Taki układ jest cichy i przydaje się wtedy, gdy celem jest wykrycie źródła dźwięku, a nie pomiar głębokości. W żeglarskiej codzienności spotyka się go rzadziej niż aktywne systemy, ale dobrze pokazuje, że sonar to nie jedno urządzenie, tylko cała rodzina technik. To rozróżnienie jest ważne, bo nie każdy sonar robi to samo, a w praktyce na wodzie nazwy często miesza się dość swobodnie.
Sonar, echosonda i radar nie są tym samym
W rozmowach żeglarskich te pojęcia bywają używane zamiennie, ale technicznie oznaczają różne rzeczy. Ja rozdzielam je prosto: sonar to szeroka kategoria techniki akustycznej, echosonda to najczęściej praktyczne urządzenie do pomiaru głębokości, a radar działa zupełnie inaczej, bo używa fal radiowych i patrzy nad wodą, nie pod nią. Na jachcie najczęściej chodzi właśnie o echosondę połączoną z chartplotterem, czyli ekranem z mapą i danymi nawigacyjnymi.
| Technologia | Jak działa | Do czego najlepiej służy | Główne ograniczenie |
|---|---|---|---|
| Sonar aktywny | Wysyła impuls dźwiękowy i mierzy echo | Wykrywanie obiektów, pomiar głębokości, obrazowanie dna | Wymaga emisji, więc nie jest całkowicie „niewidzialny” |
| Sonar pasywny | Tylko nasłuchuje dźwięków z otoczenia | Identyfikacja źródeł hałasu pod wodą | Nie mierzy odległości tak bezpośrednio jak aktywny |
| Echosonda | Aktywnie mierzy czas powrotu echa | Kontrola głębokości pod jednostką | Daje zwykle mniej szczegółów niż bardziej zaawansowane systemy |
| Multibeam sonar | Wysyła wiele wiązek i tworzy szeroki pas pomiaru | Dokładne mapowanie dna i batymetria, czyli pomiar ukształtowania dna | Jest bardziej złożony i zwykle droższy w instalacji |

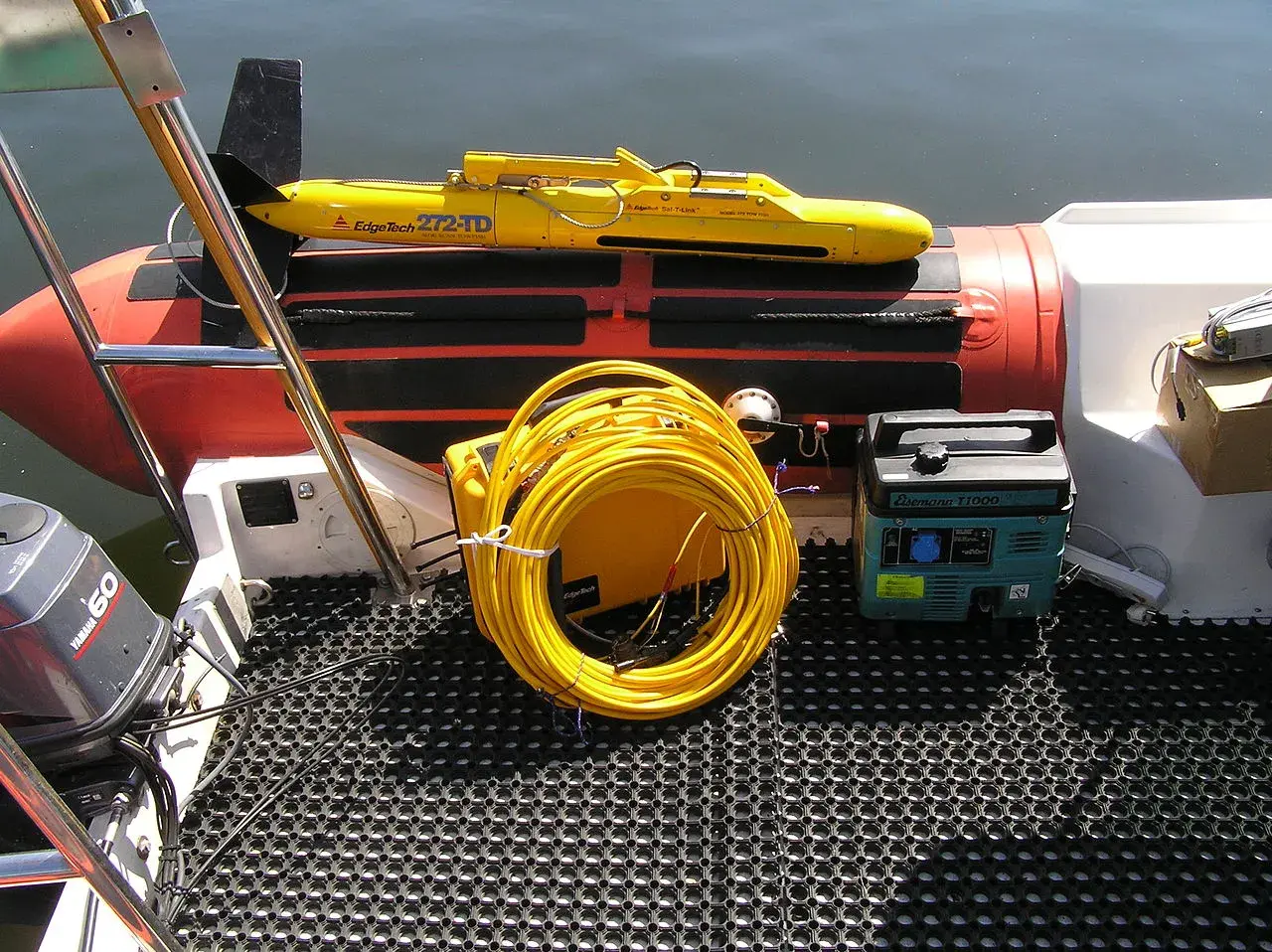

| Side-scan sonar | Skanuje obszar po bokach jednostki | Wykrywanie wraków, przeszkód i detali dna | Nie służy do prostego odczytu głębokości tak jak echosonda |
| Radar | Używa fal radiowych, a nie dźwięku | Wykrywanie obiektów nad powierzchnią wody | Nie „widzi” tego, co znajduje się pod wodą |
W praktyce te różnice mają znaczenie większe, niż się wydaje. Jeśli pływasz rekreacyjnie, prosty system do pomiaru głębokości często wystarcza. Jeśli jednak wchodzisz w badanie dna, szukanie przeszkód albo precyzyjne mapowanie, zaczynają się przydawać bardziej wyspecjalizowane odmiany. Kiedy już wiesz, czym różnią się te urządzenia, łatwiej ocenić, gdzie sonar naprawdę pomaga podczas rejsu.
Gdzie sonar przydaje się żeglarzowi najbardziej
Na jachcie sonar nie jest gadżetem do podziwiania wykresów. Ma pomagać podejmować decyzje wcześniej, niż zrobi się ciasno pod kilem. Z mojego punktu widzenia najbardziej użyteczny jest w kilku bardzo konkretnych sytuacjach:
- Wejście do portu lub zatoki - pozwala kontrolować głębokość w czasie rzeczywistym, zwłaszcza gdy tor wodny nie jest idealnie przewidywalny.
- Kotwicowisko - pomaga ocenić nie tylko głębokość, ale też charakter dna, co ma znaczenie dla trzymania kotwicy.
- Płytkie, nieznane akweny - przydaje się tam, gdzie mapa bywa zbyt ogólna albo nie pokazuje lokalnych zmian.
- Zmiana warunków po sztormie - po silnym przetasowaniu dna sonar daje szybki sygnał, czy sytuacja pod kadłubem nadal wygląda bezpiecznie.
- Śledzenie różnic głębokości - to szczególnie ważne przy pływaniu przybrzeżnym, gdzie kilka metrów może zmienić komfort i bezpieczeństwo manewru.
Dobrze ustawiona echosonda nie zastępuje mapy ani obserwacji, ale często daje te kilkanaście sekund przewagi, których na wodzie naprawdę brakuje. Ja szczególnie cenię ją wtedy, gdy dno zmienia się szybciej niż aktualizacja mapy albo gdy wchodzę w miejsce, którego jeszcze nie znam. GPS mówi, gdzie jesteś, a sonar podpowiada, co znajduje się pod kadłubem. Samo urządzenie nie gwarantuje jednak poprawnego odczytu, bo na jego pracę wpływa kilka bardzo przyziemnych rzeczy.
Kiedy sonar pokazuje mniej, niż obiecuje
Najczęstszy błąd polega na założeniu, że to, co widać na ekranie, jest absolutnym opisem rzeczywistości. Tak nie działa żadna echosonda. Na wynik wpływają warunki wody, montaż przetwornika, prędkość jednostki i sposób, w jaki odczytujesz dane. Szczególnie na małych jednostkach widać to szybko: wystarczy piana pod kadłubem albo źle dobrane miejsce montażu i ekran zaczyna bardziej zgadywać niż mierzyć.
| Problem | Co zwykle widać | Co zrobić |
|---|---|---|
| Bąble i piana przy kadłubie | Skaczący odczyt lub chwilowa utrata sygnału | Sprawdzić montaż przetwornika i ograniczyć turbulencje wokół niego |
| Zbyt duża prędkość | Opóźniony obraz i brak ciągłości danych | Zwolić, bo sonar potrzebuje czasu na wysłanie i odczyt sygnału |
| Błędny offset | Głębokość wydaje się większa, niż jest w rzeczywistości pod kilem | Skalibrować wskazanie od właściwego punktu odniesienia |
| Miękkie lub muliste dno | Słabsze i mniej czytelne echo | Porównywać wskazania z mapą i traktować odczyt jako orientacyjny |
| Warstwy temperatury w wodzie | Zakłócenia w toni, czasem dziwne odbicia | Nie brać takiego obrazu za awarię bez sprawdzenia warunków |
| Przetwornik za blisko śruby lub strumienia wody | Chaotyczne wskazania przy wyższej prędkości | Przenieść czujnik do miejsca o stabilnym przepływie |
Warto też pamiętać, że część urządzeń pokazuje głębokość od przetwornika, a nie od kila. Jeśli przetwornik znajduje się 1,2 m nad kilem, to odczyt 3,0 m oznacza w praktyce tylko 1,8 m zapasu pod kadłubem. To drobna różnica na ekranie, ale ogromna różnica w realnym manewrze. Jeśli więc sonar ma być naprawdę użyteczny, trzeba go nie tylko zamontować, lecz także dobrze zrozumieć. To prowadzi prosto do pytania, jak dobrać sprzęt do własnego jachtu.
Jak dobrać sprzęt do jachtu i nie kupić za dużo
Jeśli wybierasz sprzęt do własnej jednostki, zacznij od pytania o zadanie, a nie o markę. Z mojego punktu widzenia to najprostszy sposób, żeby nie przepłacić i nie kupić funkcji, których nigdy nie wykorzystasz. Do spokojnej żeglugi przybrzeżnej zwykle wystarczy dobra echosonda z alarmem płytkiej wody. Gdy chcesz dokładniej oglądać dno albo łączyć dane z mapą, przydaje się lepsza integracja z chartplotterem i wygodniejszy ekran.
- Cel użycia - inne potrzeby ma skipper wchodzący codziennie do portu, a inne osoba mapująca dno.
- Miejsce montażu przetwornika - to jeden z ważniejszych wyborów, bo wpływa na jakość sygnału.
- Funkcje alarmów - alarm płytkiej wody bywa prosty, ale na ciasnych akwenach naprawdę pomaga.
- Integracja z nawigacją - sonar połączony z mapą i GPS daje dużo bardziej czytelny obraz sytuacji.
- Częstotliwość pracy - wyższa daje zwykle lepszy detal, niższa lepiej znosi większy zasięg.
- Odporność na warunki morskie - sól, wilgoć i wibracje szybko weryfikują jakość wykonania.
W praktyce warto myśleć o sonarze jak o części całego systemu, a nie samodzielnej odpowiedzi na wszystko. Jeśli urządzenie ma tylko pokazywać, że pod kilem jest płytko, nie potrzebujesz nadmiaru funkcji. Jeśli chcesz analizować dno dokładniej, wtedy sens ma bardziej rozbudowany zestaw, ale i oczekiwania powinny być wyższe. Właśnie dlatego sonar najlepiej działa jako część szerszej nawigacji, a nie jej zamiennik.
Sonar działa najlepiej jako część całej nawigacji
Na wodzie najbardziej liczy się połączenie czujników, map, obserwacji i rozsądku. Sonar daje przewagę, bo pokazuje to, czego nie widać, ale jego wynik trzeba czytać razem z głębokością pływu, znanym offsetem i charakterem dna. Ja traktuję go jak bardzo dobrego pomocnika: nie podejmie decyzji za sternika, ale potrafi uprzedzić o problemie na tyle wcześnie, że da się go obejść bez stresu.
Jeśli mam zostawić jedną praktyczną myśl, to właśnie tę: sonar ma sens wtedy, gdy jest dobrze ustawiony, czysty i właściwie interpretowany. Wtedy naprawdę pomaga w nawigacji przybrzeżnej, przy wejściach do portów i na kotwicowiskach, czyli wszędzie tam, gdzie margines błędu jest mały. W żegludze to często wystarcza, żeby z niepewności zrobić spokojną decyzję.
