Najważniejsze rzeczy, które warto wiedzieć o radarowych urządzeniach nawigacyjnych
- W praktyce pod jednym hasłem kryją się co najmniej dwa różne rozwiązania: znacznik nawigacyjny i sprzęt ratunkowy.
- Racon odpowiada na impuls radaru i pomaga wskazać stały punkt na mapie oraz na ekranie radaru.
- Radar SART uruchamia się w sytuacji alarmowej i pokazuje na radarze charakterystyczny ciąg 12 punktów.
- AIS-SART działa przez AIS i przekazuje pozycję do odbiorników AIS w zasięgu łączności VHF.
- Na jachcie najważniejsze są: szybki dostęp do urządzenia, poprawny montaż i zgodność z resztą wyposażenia ratunkowego.
- Pasyny reflektor radarowy to inna kategoria sprzętu, bo nie nadaje sygnału, tylko poprawia odbicie.
Jak rozumieć to urządzenie w praktyce nawigacyjnej
Jeśli ktoś mówi o takim sprzęcie w żegludze, ma zwykle na myśli aktywne urządzenie, które reaguje na impuls radaru i odsyła własny sygnał. To właśnie odróżnia je od zwykłego reflektora: nie chodzi o pasywne „wzmacnianie” echa, ale o świadomą odpowiedź na sygnał z zewnątrz. W nawigacji morskiej najczęściej spotkasz dwa zastosowania: racon jako znacznik stałej pomocy nawigacyjnej oraz SART jako wyposażenie ratunkowe na jachcie lub w tratwie.Ja rozdzielam te pojęcia od razu, bo mieszanie ich prowadzi do złych decyzji zakupowych. Racon to sprzęt dla oznaczania boi, wejść do portu czy punktów nawigacyjnych, a SART służy do tego, by ratownicy szybciej znaleźli rozbitków. W obu przypadkach mamy do czynienia z odpowiedzią na radar, ale cel działania jest zupełnie inny. I właśnie to rozróżnienie porządkuje całą resztę tematu.
Gdy już wiesz, który wariant masz na myśli, łatwiej zrozumieć, co konkretnie dzieje się na ekranie radaru i dlaczego jedne rozwiązania sprawdzają się na stałych znakach, a inne w akcji SAR.
Jak urządzenie odpowiada na impuls radaru
Najprościej mówiąc, radar wysyła impuls, a transponder odbiera go i nadaje odpowiedź, którą załoga widzi na ekranie jako wyraźny znak. Różnice zaczynają się od tego, jaką odpowiedź dostaniemy, na jakiej częstotliwości urządzenie pracuje i w jakim scenariuszu ma pomóc. W praktyce nie chodzi o jedną technologię, tylko o rodzinę rozwiązań o podobnej zasadzie działania.
Racon jako stały znacznik nawigacyjny
Racon, czyli radar beacon, działa na stałym obiekcie nawigacyjnym. Gdy dostaje impuls z radaru, odsyła charakterystyczny znak, zwykle kodowany literą Morse’a, dzięki czemu łatwiej zidentyfikować boję, latarnię albo wejście do toru wodnego. Na ekranie radaru nie widzisz wtedy zwykłego odbicia od konstrukcji, tylko dodatkowy, czytelny marker.
To rozwiązanie jest szczególnie przydatne tam, gdzie sama konstrukcja obiektu jest słabo widoczna albo gdzie liczy się szybka identyfikacja konkretnego punktu. W praktyce pomaga w podejściu do brzegu, przy wejściach do portów i na odcinkach, gdzie znak nawigacyjny trzeba odczytać bez wahania.

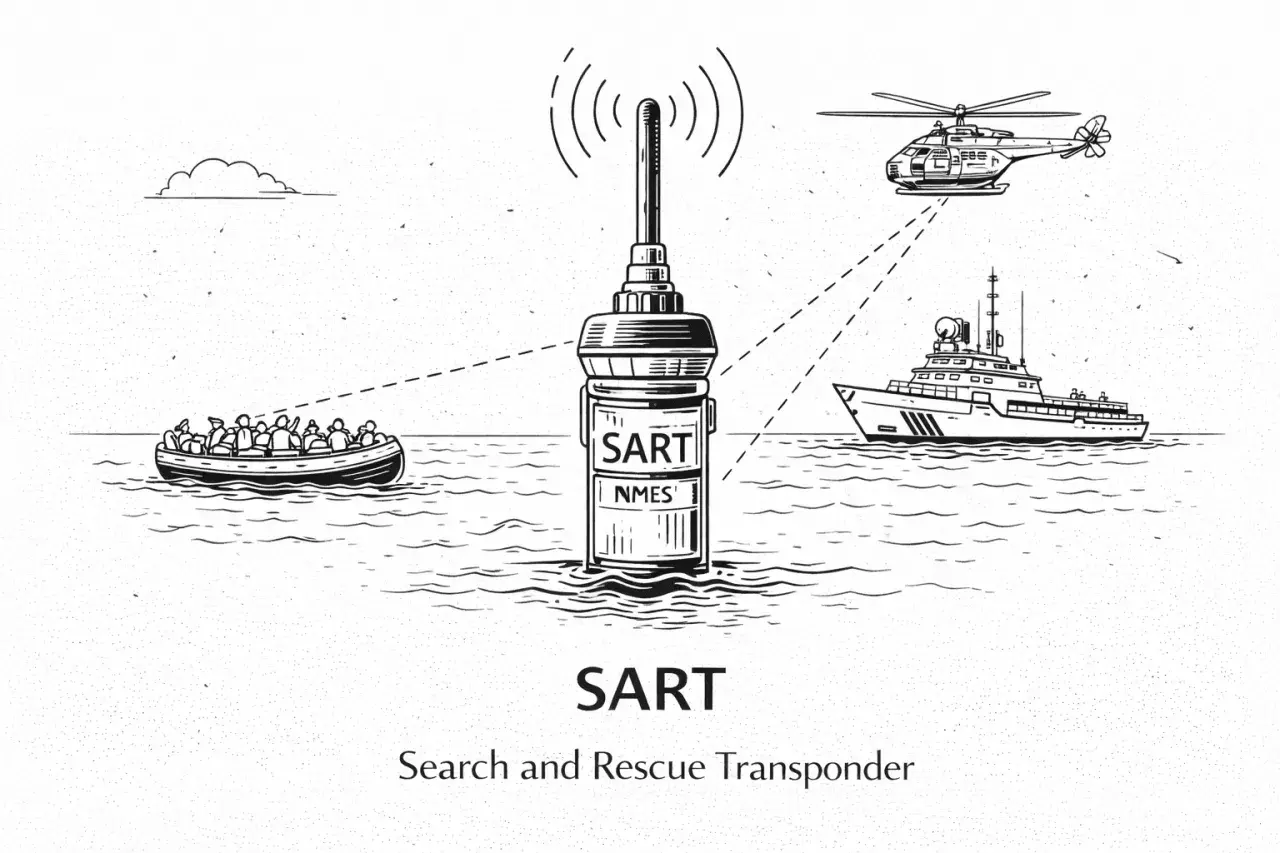

Radar SART w sytuacji alarmowej
Radar SART to już sprzęt ratunkowy. Zgodnie z wymaganiami technicznymi powinien odpowiadać na radar X-band o częstotliwości 9 GHz, a na ekranie statku ratowniczego pokazywać pozycję przez serię 12 równomiernie rozmieszczonych punktów. To nie jest przypadkowy wzór: właśnie dzięki niemu ratownik widzi, że ma do czynienia z sygnałem SART, a nie z kolejnym echem od fali czy falochronu.
Warto też pamiętać o ograniczeniach. Taki sprzęt musi być ustawiony odpowiednio wysoko, najlepiej przynajmniej 1 m nad poziomem morza, a jego skuteczność rośnie wraz z warunkami obserwacji i konfiguracją radaru ratowniczego. W standardach przyjętych dla tego typu urządzeń zakłada się również 96 godzin pracy w stanie czuwania i 8 godzin nadawania przy ciągłym zapytaniu. To wystarcza do akcji ratowniczej, ale nie jest to wyposażenie do ciągłego używania na co dzień.
Przeczytaj również: Węzeł holowniczy na jachcie - jak wiązać i kiedy używać?
AIS-SART jako nowszy wariant sygnalizacji
AIS-SART działa inaczej: nie odpowiada wzorem kropek na radarze, tylko wysyła wiadomości AIS z pozycją i informacją o jednostce w niebezpieczeństwie. Dzięki temu jest czytelny dla statków i służb wyposażonych w AIS, a transmisja powinna rozpocząć się w ciągu 1 minuty od aktywacji. W praktyce to bardzo wygodne rozwiązanie, zwłaszcza tam, gdzie załoga ratownicza korzysta z elektronicznych map i odbiorników AIS.
Ten wariant też ma swoje warunki. Antena powinna znaleźć się co najmniej 1 m nad powierzchnią wody, a urządzenie musi zachować 96 godzin pracy bateryjnej w podanym zakresie temperatur. Dla żeglarza oznacza to jedno: nie wystarczy samo posiadanie sprzętu, trzeba jeszcze wiedzieć, jak go wydobyć, uruchomić i ustawić tak, by miał szansę zadziałać zgodnie z założeniem.
Skoro już wiemy, jak urządzenie pracuje, najważniejsze staje się pytanie, gdzie naprawdę pomaga w żegludze, a gdzie jego rola jest marginalna.
Gdzie taki sprzęt naprawdę się przydaje w żegludze
Najbardziej oczywiste zastosowanie to stałe znaki nawigacyjne: boje, wejścia do portów, tory wodne, czasem także latarnie lub elementy oznakowania, które z daleka bywają trudne do odczytania na radarze. Racon ma wtedy zadanie bardzo konkretne: dać jednoznaczny punkt odniesienia. W złej widzialności to dużo więcej niż „ładny dodatek” do mapy.Druga sytuacja to akcje ratunkowe. Na jachcie morskim radar SART lub AIS-SART należy do sprzętu, który nie pracuje cały czas, tylko czeka na moment kryzysowy. Trafia zwykle do zestawu bezpieczeństwa obok EPIRB, tratwy i środków łączności, bo jego rola zaczyna się dopiero wtedy, gdy trzeba pomóc załodze albo przekazać pozycję rozbitków.
Na małej jednostce nie montuje się raconu na stałe tak jak na znaku nawigacyjnym, więc dla żeglarza rekreacyjnego ważniejsze jest zrozumienie, kiedy trzeba urządzenie mieć na pokładzie, a kiedy wystarczy umieć odczytać znak z zewnątrz. To prowadzi do porównania z rozwiązaniami, które często myli się ze sobą na etapie zakupu.
Czym różni się od reflektora radarowego i AIS
To jest miejsce, w którym wiele osób popełnia błąd. Radarowy reflektor, AIS i aktywny transponder nie robią tego samego, choć wszystkie mają poprawiać bezpieczeństwo. Jeden zwiększa szansę zauważenia jednostki, drugi nadaje identyfikację i pozycję, trzeci odpowiada na radar lub wysyła sygnał ratunkowy. Z pozoru podobne, w praktyce bardzo różne narzędzia.
| Rozwiązanie | Zasada działania | Gdzie ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|---|
| Racon | Odpowiada na impuls radaru i pokazuje znak na ekranie radaru | Stałe znaki nawigacyjne, boje, wejścia do portów | Pomaga jednoznacznie zidentyfikować punkt nawigacyjny | Nie jest sprzętem do prywatnego jachtu |
| Radar SART | Odpowiada na radar X-band i rysuje serię 12 punktów | Tratwy, jednostki w niebezpieczeństwie, akcje SAR | Jest czytelny dla ratowników z radarem | Wymaga właściwego ustawienia i działania radaru X-band |
| AIS-SART | Wysyła komunikaty AIS z pozycją i informacją alarmową | Akcje ratownicze, gdy pomoc korzysta z AIS | Bezpośrednio pokazuje pozycję na odbiornikach AIS | Nie zastępuje klasycznego radaru w każdej sytuacji |
| Reflektor radarowy | Nie nadaje sygnału, tylko odbija impuls radaru | Małe jachty, ruch w złej widzialności, dzień i noc | Prosty, pasywny i zawsze gotowy | Nie daje identyfikacji ani pozycji ratunkowej |
Jeśli pływasz jachtem turystycznym, reflektor radarowy i AIS transponder zwykle mają większe znaczenie w codziennej widoczności niż samo urządzenie ratunkowe. Jeśli jednak planujesz rejsy offshore, SART albo AIS-SART przestaje być dodatkiem, a staje się elementem zestawu awaryjnego. Właśnie dlatego wybór trzeba oprzeć nie na nazwie z katalogu, tylko na sposobie pływania i realnym scenariuszu użycia.
Jak dobrać sprzęt do jachtu i rejsu
Wybór zaczynam od pytania: czy potrzebuję urządzenia do bycia widocznym na co dzień, czy do wezwania pomocy w sytuacji awaryjnej? To rozróżnienie od razu zawęża pole. Dla żeglugi przybrzeżnej i rekreacyjnej najczęściej ważniejszy będzie reflektor radarowy oraz AIS, a dla rejsów oceanicznych sprzęt typu SART lub AIS-SART, schowany tam, skąd da się go natychmiast zabrać do tratwy ratunkowej.
Przy doborze patrzyłbym przede wszystkim na pięć rzeczy:
- łatwość aktywacji bez studiowania instrukcji w stresie,
- czytelny test działania i widoczny termin ważności baterii,
- możliwość szybkiego przeniesienia do tratwy lub strefy ewakuacji,
- zgodność z wyposażeniem, które już masz na pokładzie,
- odporność na wodę, temperaturę i typowe warunki morsko-żeglarskie.
Jeżeli wybierasz między radarowym SART-em a AIS-SART-em, patrz na to, kto ma cię odnaleźć. Jeśli pomoc będzie korzystać z AIS, AIS-SART daje czytelniejszy obraz pozycji. Jeśli chcesz rozwiązania bardziej uniwersalnego wobec klasycznego radaru, radar SART nadal ma mocną pozycję. W obu przypadkach liczy się nie tylko sama elektronika, ale też to, czy załoga wie, gdzie urządzenie leży i kto je uruchamia.
Dobry sprzęt traci sens, jeśli popełnisz kilka banalnych błędów przy montażu albo przechowywaniu, więc właśnie temu warto poświęcić ostatnią praktyczną część.
Najczęstsze błędy, które psują skuteczność
Największy problem widzę zwykle nie w samej technologii, tylko w obsłudze. Żeglarze kupują dobry sprzęt, a potem chowają go tak głęboko, że w stresie nie da się do niego dotrzeć. Albo testują go raz przy odbiorze, po czym przez lata nikt nie sprawdza stanu baterii. W sytuacji alarmowej to już nie jest drobne niedopatrzenie, tylko realna strata czasu.
- Montowanie zbyt nisko, za metalową przeszkodą lub w miejscu zasłoniętym konstrukcją jachtu.
- Traktowanie SART-a jak urządzenia do codziennej widoczności, zamiast jako sprzętu ratunkowego.
- Brak znajomości procedury uruchomienia przez załogę, zwłaszcza przy nocnym alarmie.
- Ignorowanie daty ważności baterii i brak okresowej kontroli testowej.
- Mylenie reflektora radarowego z aktywnym transponderem i przecenianie efektu pasywnego odbicia.
- Nieprzygotowanie miejsca w tratwie lub w zestawie awaryjnym, przez co sprzęt zostaje na pokładzie.
W praktyce najlepszy wynik daje prosty schemat: sprzęt ma być łatwo dostępny, załoga ma umieć go uruchomić bez dyskusji, a montaż nie może ograniczać anteny ani zasłaniać sygnału. To banalnie brzmi, ale właśnie na tym najczęściej wygrywa albo przegrywa cała instalacja.
Co naprawdę warto mieć na jachcie morskim
Jeśli miałbym ułożyć rozsądny zestaw dla jachtu morskiego, zacząłbym od warstw, a nie od jednej magicznej skrzynki. Najpierw dobra widoczność pasywna, czyli reflektor radarowy tam, gdzie ma sens jego montaż. Potem aktywna identyfikacja, czyli AIS, jeśli jednostka i rejs na to pozwalają. Na końcu wyposażenie stricte ratunkowe, czyli SART albo AIS-SART, schowane tak, by można je było błyskawicznie zabrać do tratwy.
Takie podejście ma jedną zaletę: nie uzależnia bezpieczeństwa od jednego kanału. W mgle, w deszczu albo przy ruchu statków nie wystarczy, że „coś” na pewno nas pokaże. Lepiej, gdy działa kilka warstw naraz, a załoga wie, które urządzenie służy do czego. Największą różnicę robi nie sam model, tylko przygotowanie ludzi i poprawne umiejscowienie sprzętu.
Jeśli pływasz po morzu regularnie, potraktuj te urządzenia nie jako elektronikę do kolekcji, ale jako element nawigacji i procedur awaryjnych. Właśnie wtedy transponder w sensie praktycznym przestaje być ciekawostką, a staje się realnym wsparciem w sytuacji, w której margines błędu jest bardzo mały.
