W praktyce odwzorowanie Merkatora to jeden z tych tematów, który od razu przekłada się na pracę nawigatora: pokazuje kursy, ułatwia kreślenie linii i jednocześnie potrafi mocno oszukać oko przy większych szerokościach. W tym tekście rozkładam na czynniki pierwsze, jak działa prostokątna siatka, dlaczego żeglarze tak często z niej korzystają i gdzie zaczynają się jej ograniczenia. Dorzucam też kilka praktycznych wskazówek, które przydają się zarówno na mapie papierowej, jak i na ekranie plotera.
Siatka Merkatora ułatwia kurs, ale zniekształca skalę
- Na mapie morskiej najważniejsze jest to, że linia stałego kursu rysuje się jako prosta.
- Meridiany i równoleżniki są proste oraz przecinają się pod kątem prostym, więc siatka jest czytelna i wygodna w użyciu.
- Odległość trzeba odczytywać z podziałki szerokości geograficznej na właściwej szerokości, bo skala zmienia się wraz z położeniem.
- Im dalej od równika, tym większe zniekształcenie: przy 60° skala jest około 2 razy większa, a przy 80° prawie 5,8 razy większa niż na równiku.
- Na długich trasach oceanicznych i w rejonach wysokich szerokości warto porównać ją z inną projekcją, zanim uznasz kurs za ostateczny.
Dlaczego siatka Merkatora dominuje na mapach morskich
W żegludze nie szuka się mapy, która najwierniej pokaże kontynenty, tylko takiej, która pozwoli bezpiecznie wyznaczyć i utrzymać kurs. To właśnie odwzorowanie Merkatora daje tę wygodę, bo zachowuje kąty i zamienia linię stałego namiaru na prostą, czyli to, co na pokładzie liczy się najbardziej.
Na takiej mapie południki są pionowe, równoleżniki poziome, a cała siatka wygląda porządnie i „technicznie”. Dla nawigatora oznacza to mniej zgadywania: kurs można odczytać bezpośrednio z mapy, a potem przenieść na kompas. W praktyce działa to świetnie na mapach morskich, bo prosta na mapie odpowiada loxodromie, czyli linii stałego kursu. To nie jest najkrótsza droga po kuli ziemskiej, ale często jest to droga najwygodniejsza do prowadzenia statku.
Ja patrzę na ten układ jak na narzędzie specjalistyczne. Nie próbuje być „najbardziej prawdziwy” w sensie geograficznym, tylko ma być użyteczny na mostku i w ręku żeglarza. Ta wygoda ma jednak cenę, więc trzeba zobaczyć, co siatka zachowuje, a co przekłamuje.
Co zachowuje, a co zniekształca ta projekcja

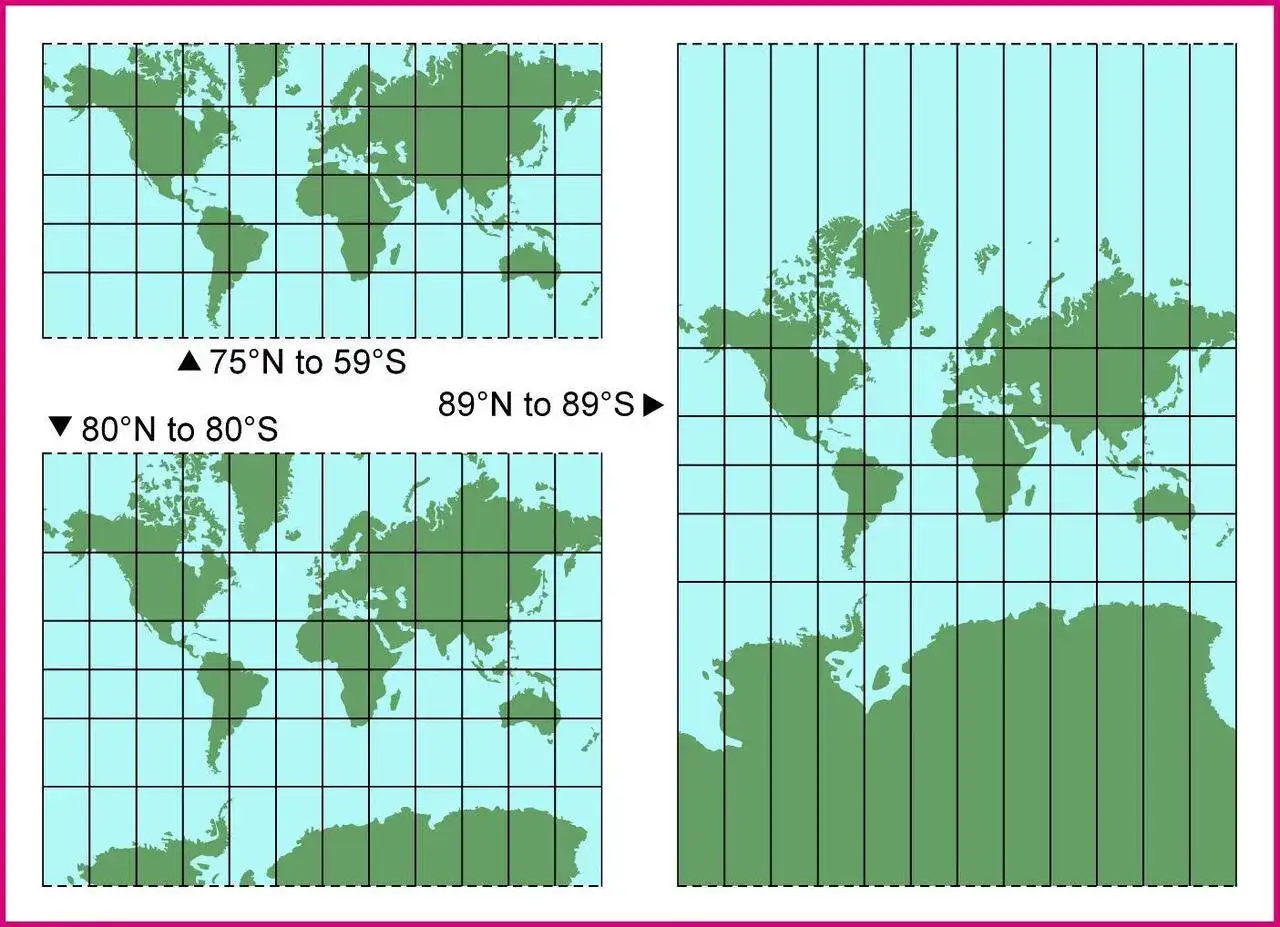

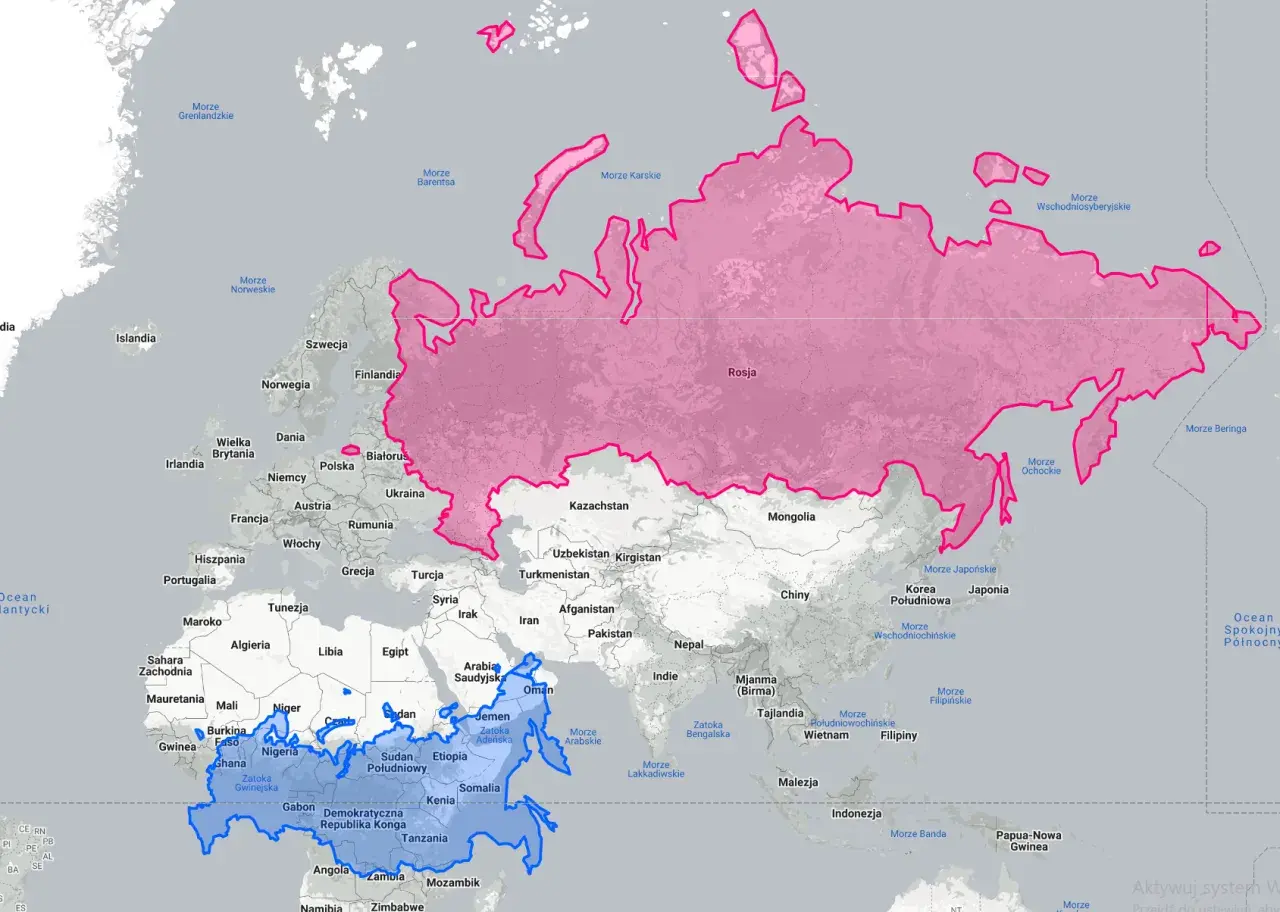

Największa zaleta jest jednocześnie największym kompromisem. Rzut Merkatora zachowuje zgodność kątów, ale rozciąga obraz coraz mocniej wraz z szerokością geograficzną. Dlatego na takiej mapie Grenlandia wygląda na znacznie większą, niż jest w rzeczywistości, a Antarktyda w ogóle nie nadaje się do pokazania w pełnym zakresie.
| Cecha | Co widać na mapie | Co to oznacza w praktyce |
|---|---|---|
| Kąty | Zachowane | Kurs i namiar można odczytać bezpośrednio z siatki |
| Linie stałego kursu | Proste | Loxodroma jest wygodna do kreślenia i prowadzenia rejsu |
| Odległości | Coraz bardziej zniekształcone ku biegunom | Nie wolno mierzyć ich „na oko” linijką z dowolnego miejsca mapy |
| Powierzchnie | Silnie powiększane na dużych szerokościach | Obraz świata przestaje być porównywalny powierzchniowo |
| Bieguny | Praktycznie nie do pokazania | W rejonach polarnych potrzebujesz innego układu |
Skala liniowa zmienia się bardzo szybko. Przy 60° szerokości geograficznej jest już około 2 razy większa niż na równiku, przy 70° około 2,9 razy, a przy 80° niemal 5,8 razy. To dlatego na Bałtyku czy Morzu Północnym jeszcze da się z niej korzystać bardzo wygodnie, ale przy trasach w stronę Islandii, Spitsbergenu albo dalej na północ trzeba już patrzeć na mapę z większą rezerwą.
Jeśli ktoś kiedyś mówił Ci, że „mapa kłamie”, to właśnie tutaj widać, co miał na myśli. Nie chodzi o błąd, tylko o świadomy kompromis między kształtem, kątem i skalą. Kiedy to już widać, można przejść od teorii do samego kreślenia kursu na pokładzie.
Jak czytać kurs, odległość i pozycję na mapie
W praktyce najważniejsze są trzy rzeczy: kurs, dystans i pozycja. Na mapie w układzie Mercatora wszystkie trzy da się odczytać dość sprawnie, ale tylko wtedy, gdy pracujesz na właściwych liniach odniesienia. Z mojego doświadczenia najwięcej błędów wynika nie z samej mapy, lecz z pośpiechu i zbytniego zaufania do pierwszego odczytu.
- Wyznacz kurs względem południków. Linie kursu odczytuj jako kąt między trasą a południkami, a nie między trasą a przypadkową linią siatki.
- Przenieś namiar na kompas lub ploter. Na papierze zrobisz to trójkątem nawigacyjnym albo równoległymi linijkami, na ekranie często dostajesz ten sam układ w ECDIS, czyli elektronicznym systemie prezentacji map.
- Odmierz dystans z podziałki szerokości. Na mapie morskiej 1 minuta szerokości geograficznej odpowiada 1 mili morskiej, więc ramka mapy przydaje się jako praktyczna linijka.
- Sprawdź, na jakiej szerokości leży odcinek. Im dalej od równika, tym bardziej trzeba uważać, bo skala mapy zmienia się z położeniem.
- Rozbij długą trasę na odcinki. Na trasach oceanicznych lepiej liczyć kilka krótszych segmentów niż jeden długi odczyt, który może ukryć narastające zniekształcenie.
Ja na dłuższym przelocie nigdy nie polegam wyłącznie na jednym prostym odcinku. Najpierw sprawdzam, czy chodzi o kurs stały, czy o trasę, którą warto zoptymalizować inaczej, a dopiero potem przenoszę wynik na właściwą mapę. To oszczędza nerwy i zmniejsza ryzyko, że wyjdzie „ładna” linia, która w rzeczywistości jest po prostu niewygodna lub zbyt długa.
Warto też pamiętać o rzeczach, których mapa nie załatwia sama: dryfie, prądzie, deklinacji magnetycznej i poprawkach wynikających z pracy sterem. Sama siatka pomaga wyznaczyć geometrię drogi, ale nie zastępuje decyzji nawigacyjnej. Najczęściej potykają się na tym ci, którzy zbyt szybko ufają prostym liniom i cyfrowym odczytom.
Najczęstsze błędy na pokładzie
W żegludze najłatwiej pomylić to, co wygląda logicznie, z tym, co naprawdę jest poprawne. Mercator bywa przez to zdradliwy, bo daje bardzo czysty obraz kursu, a jednocześnie zachęca do uproszczeń. Tu właśnie pojawiają się typowe błędy.
- Traktowanie każdej prostej jako najkrótszej trasy. Na tej mapie prosta oznacza kurs stały, a nie najkrótszą drogę po kuli ziemskiej.
- Mierzenie dystansu zwykłą linijką z dowolnego miejsca arkusza. W Mercatorze skala nie jest jednakowa, więc taki odczyt może być mylący.
- Ignorowanie szerokości geograficznej. Odcinek na 55°N i ten sam odcinek na 75°N nie zachowują się tak samo.
- Mylenie kursu rzeczywistego z magnetycznym. Mapa daje geometrię, ale kompas nadal wymaga poprawek.
- Zakładanie, że GPS rozwiązuje wszystko. Pozycję poda, ale nie powie automatycznie, czy planowana trasa ma sens w danym akwenie.
Najbardziej podstępny jest ostatni punkt. Elektronika pomaga, ale nie zwalnia z rozumienia siatki i skali. Jeśli nie widzisz, jak mapa pracuje na danej szerokości, to nawet bardzo dobry odbiornik nie ochroni Cię przed błędnym założeniem.
To prowadzi do kolejnego pytania: kiedy warto zostać przy Mercatorze, a kiedy lepiej świadomie wybrać inną projekcję?
Kiedy lepiej sięgnąć po inne odwzorowanie
Nie każda trasa wymaga tej samej mapy. Na krótszych odcinkach przybrzeżnych Mercator jest zwykle najwygodniejszy, ale przy trasach oceanicznych i wysokich szerokościach dobrze jest porównać go z innym odwzorowaniem. Ja robię tak zwłaszcza wtedy, gdy planuję przelot, który ma kilka wariantów przebiegu i każdy z nich daje inny kompromis między długością a wygodą prowadzenia.
| Odwzorowanie | Najlepiej sprawdza się do | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Merkatora | Żegluga morska, kurs stały, mapy nawigacyjne | Linie stałego kursu są proste i łatwe do odczytu | Duże zniekształcenie powierzchni i odległości przy wysokich szerokościach |
| Gnomoniczne | Planowanie wielkich okręgów na długich trasach | Najkrótsza trasa po kuli ziemskiej jest tu prosta | Silne zniekształcenie i ograniczony użyteczny obszar |
| Stereograficzne polarne | Rejony polarne i okolice bieguna | Lepsza czytelność w strefach, gdzie Mercator się „rozjeżdża” | Mniej wygodne do klasycznego prowadzenia kursu stałego |
| Stożkowe wiernokątne | Regiony średnich szerokości, szerokie pasy lądów lub wybrzeży | Dobra użyteczność dla obszarów rozciągniętych ze wschodu na zachód | Nie jest uniwersalne dla całego świata |
W praktyce często pracuje się na dwóch poziomach: najpierw planuje się trasę w układzie, który najlepiej pokazuje geometrię przelotu, a potem przenosi się ją na mapę używaną na pokładzie. To rozwiązanie jest po prostu rozsądne. Nie dlatego, że jedna projekcja jest „lepsza”, tylko dlatego, że każda rozwiązuje inny problem.
Dla żeglarza to ważna lekcja: nie wybieraj odwzorowania z przyzwyczajenia, tylko z myślą o akwenie i długości trasy. Wtedy mapa zaczyna wspierać decyzję, zamiast ją komplikować.
Co warto zabrać z tej siatki przed zejściem z mapy
Mercator nie jest kompromisem idealnym, ale jest kompromisem bardzo praktycznym. Daje to, czego na pokładzie potrzebuję najbardziej: kąty, prosty kurs i czytelną siatkę współrzędnych. Płacę za to zniekształceniem powierzchni i rosnącym błędem przy dużych szerokościach, więc nie traktuję go jak uniwersalnej odpowiedzi na każdą trasę.
Jeśli mam zostawić jedną zasadę, to taką: na kurs stały patrz przez Mercatora, a na długą geograficznie trasę patrz krytycznie. Dzięki temu mapa naprawdę pomaga w nawigacji, a nie tylko wygląda poprawnie. I właśnie o to chodzi, kiedy wychodzi się w morze z dobrze przygotowanym planem.
